Printer Back Cover Injection Mold Parts

Špecifikácie produktu

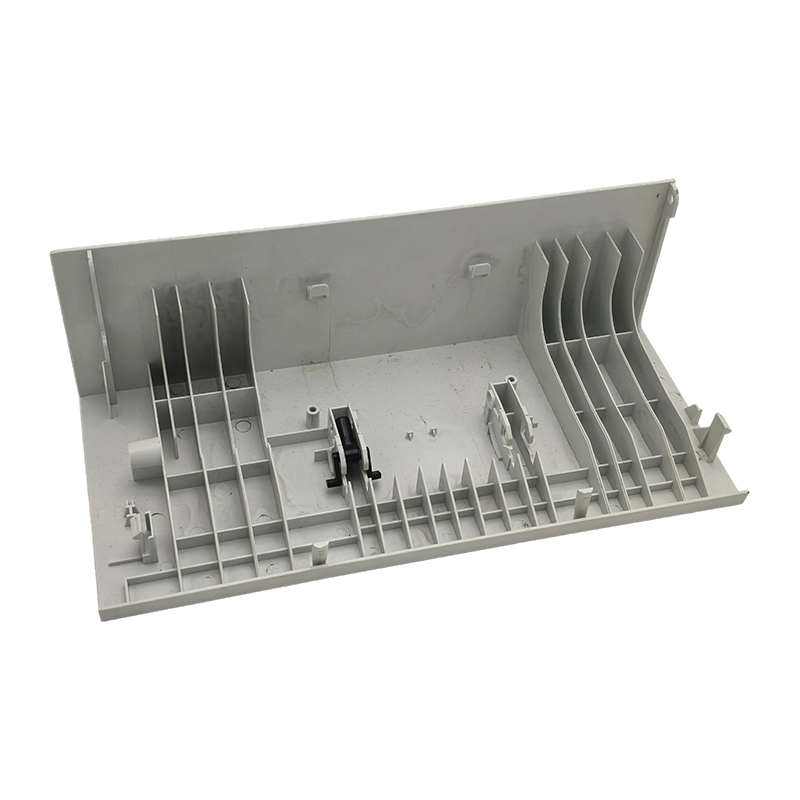

Zadný krycí panel tlačiarne

• Kompatibilné materiály: Nehorľavý ABS (UL94 V0), PC/ABS zliatina – kombinuje nehorľavosť s odolnosťou proti nárazu
• Štrukturálne vlastnosti: Tenkostenná veľkoplošná škrupina s ventilačnými otvormi, výrezmi rozhrania, otvormi pre papier a montážnymi štruktúrami so západkami/skrutkami
• Presnosť rozmerov: Namontujte medzery s bočnými panelmi a spodnou škrupinou prísne kontrolovanou; polohy deliacej linky nastavené podľa požiadaviek na montáž
• Povrchová úprava: Leptanie textúry (štandardy VDI/MoldTech) alebo lakovanie; povrch bez viditeľných stôp prepadu, zvarov a stôp toku
• Konfigurácia zostavy: Kombinované uchytenie zacvakávacieho a skrutkového nástavca; podporované požiadavky na dizajn s rýchlym uvoľnením
• Farba: Vstrekovanie podľa farebného kódu špecifikovaného zákazníkom; prírodná živicová farba alebo miešanie masterbatch podporované

Plastové komponenty tlačiarne (všeobecné špecifikácie)

• Kompatibilné materiály: ABS, PC/ABS, PP, HIPS, nehorľavý ABS/PC (UL94 V0/V2)
• Typy dielov: Vonkajšie panely, funkčné konštrukčné diely, vodiace lišty papiera, kryty priestoru pre atramentové kazety, rámy ovládacích panelov, vnútorné konštrukčné podpery

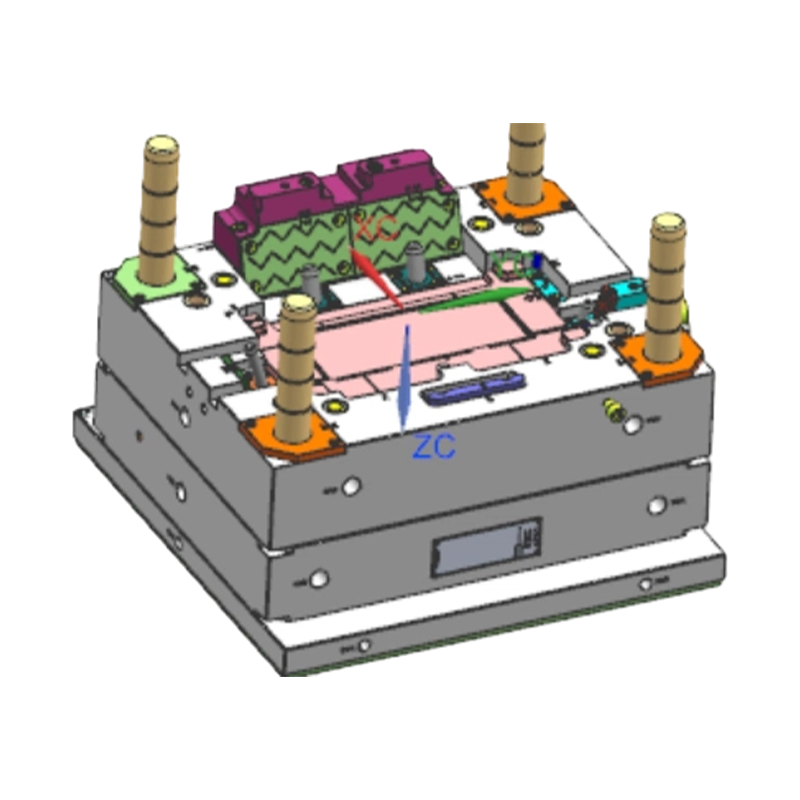

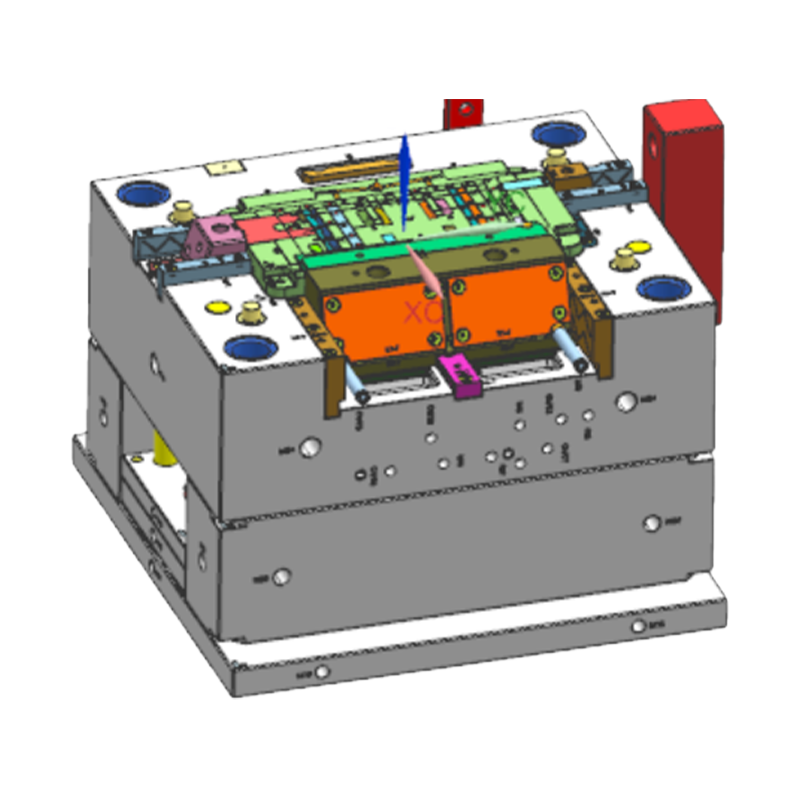

• Typy foriem: Jednoduché/viacnásobné s posuvným a zdvíhacím vyhadzovacím mechanizmom; podporované systémy horúcich vtokov
• Povrchová úprava: Leptanie textúry, zrkadlový lesk, povrchová úprava základnej farby – aplikované podľa klasifikácie vzhľadu dielu
• Rozmerová tolerancia: Tolerancie lícujúceho povrchu podľa výkresových špecifikácií; rovnomernosť hrúbky steny na tenkostenných častiach prísne kontrolovaná
• Sekundárne procesy: Ultrazvukové zváranie, montáž snapfitom, aplikácia štítkov a montáž hotových komponentov z viacerých častí
• Certifikované materiály: Suroviny s certifikáciou UL, RoHS a SGS sú k dispozícii s podpornou testovacou dokumentáciou

Oblasti použitia
Zadný krycí panel tlačiarnes and Plastic Components:

• Zadné kryty tela atramentovej tlačiarne, zadné zarážky zásobníka papiera a kryty priestoru pre atramentové kazety
• Kryty zadných dvierok laserovej tlačiarne, kryty prístupu k dráhe papiera a dvierka priestoru pre tonerovú kazetu
• Kryty skenera multifunkčnej tlačiarne (MFP), kryty podávača papiera ADF a bočné panely
• Telo tlačiarne štítkov a tlačiarne čiarových kódov a kryty priehradky na médiá
• Veľkoformátové kryty panelov tela plotra a konštrukčné diely priehradky na kotúče s médiom
• Krytové panely 3D tlačiarne, kryty mechanizmu podávania vlákna a panely krytu elektroniky

Často kladené otázky a technické aspekty
Otázka 1: Zadné krycie panely tlačiarne majú veľké plochy a po vylisovaní vykazujú značné deformácie – ako sa to rieši?
Deformácia veľkých tenkostenných krycích panelov je bežnou výzvou pri vstrekovaní krytu tlačiarne, ktorá je spôsobená nerovnomerným chladením, ktoré spôsobuje rozdielne zmršťovanie naprieč dielom, nevyvážený tok náplne v dôsledku suboptimálneho umiestnenia vtoku a charakteristiky anizotropného zmršťovania materiálu. Protiopatrenia zahŕňajú: CAE analýzu toku formy počas návrhu formy na optimalizáciu počtu vtokov a ich umiestnenia pre vyváženú náplň; konformný dizajn chladiaceho kanála na zlepšenie rovnomernosti chladenia; predkompenzačná geometria zabudovaná do povrchov dutín formy; a výber izotropne modifikovaných tried ABS s nízkym zmršťovaním. Opakované skúšky foriem T1 a T2 sa uskutočňujú dovtedy, kým deformácia nie je v rámci tolerancie rovinnosti ťahania.
Otázka 2: Na povrchu tlačiarne sa objavujú zvarové čiary – ako sa dajú zlepšiť?
Zvarové línie sa tvoria v miestach zbiehania čela taveniny a nemožno ich úplne eliminovať v tenkostenných vstrekovaných dieloch. Opatrenia na zlepšenie zahŕňajú: premiestnenie brán tak, aby nasmerovali zvarové línie do oblastí, ktoré sa nezobrazujú, ako sú vnútorné povrchy alebo skryté zóny; zvýšenie teploty formy a teploty taveniny na zlepšenie kvality tavenia taveniny v konvergenčných bodoch; optimalizácia miestneho odvetrávania v miestach zvarových línií na zníženie zachytenia plynu, ktoré prehlbuje viditeľnosť zvarovej línie; a aplikácia leptania textúry na vzhľadové povrchy na vizuálne maskovanie zvyškových stôp zvarov prostredníctvom difúzie povrchových vzorov.
Otázka 3: Medzery plastových komponentov tlačiarne majú prísne požiadavky – ako sa udržiava rozmerová konzistencia?
Požiadavky na medzery v zostave tlačiarne si zvyčajne vyžadujú tolerancie ±0,3 mm alebo viac medzi priliehajúcimi plastovými komponentmi. Opatrenia rozmerovej konzistencie zahŕňajú: vysoko presné CNC a EDM obrábanie pre rozmery dutín formy; kompletné protokoly o kontrole prvého článku (FAI) a priebežných kontrolných protokoloch s úplnou alebo odberovou kontrolou kritických rozmerov; Štatistická kontrola procesu (SPC) aplikovaná na kľúčové parametre procesu vstrekovania na monitorovanie posunu procesu; a periodické audity rozmerov dutín formy s okamžitou opravou, keď sa zistí opotrebovanie.
Otázka 4: Programy plastových komponentov tlačiarní zahŕňajú mnoho nástrojov na výrobu foriem – ako sa riadi súbežný vývoj?
V prípade kompletných programov vývoja súprav plastových komponentov tlačiarní uplatňujeme prístup projektového manažmentu a vytvárame jednotný harmonogram vývoja foriem pre zákazníka, ktorý definuje míľniky zmrazenia dizajnu, dodacie lehoty na obstaranie ocele, harmonogramy obrábania a plány skúšania foriem pre každý nástroj. V prípade rozmerovo vzájomne závislých dielov, ako sú zadné krycie panely a bočné panely, sú naplánované simultánne skúšky formy, aby sa overila správnosť montáže, čím sa zabráni oneskoreniam overovania spôsobeným postupným dokončovaním nástrojov. Zákazníci dostávajú pravidelné správy o pokroku sledujúce stav vývoja každého nástroja na výrobu foriem.
Otázka 5: Vyžadujú plastové komponenty tlačiarne špecifické bezpečnostné certifikácie a ako sú materiály zarovnané?
Kancelárske tlačiarne predávané na európskych trhoch zvyčajne vyžadujú certifikáciu CE vzťahujúcu sa na smernicu o nízkom napätí (LVD) a smernicu o elektromagnetickej kompatibilite (EMC), pričom materiály plastových komponentov podliehajú požiadavkám obmedzenia látok RoHS a požiadavkám na hodnotenie spomaľovania horenia UL94. Dodávame certifikované triedy surovín podľa požiadaviek certifikácie špecifikovaných zákazníkmi a poskytujeme správy o testoch materiálu SGS, certifikačnú dokumentáciu žltej karty UL a vyhlásenia o zhode so zásielkou RoHS na podporu dokumentácie certifikácie produktov zákazníka.

Otázka: 10. Ak chcem vyvinúť produkt obsahujúci časti vyrobené vstrekovaním, akú pomoc mi môžete poskytnúť?

Môžeme poskytnúť plnú podporu od kontroly vývoja produktu a konštrukčného návrhu až po výrobu foriem, objemové vstrekovanie, tlač a montáž. Môžeme spolupracovať so zákazníkmi v počiatočných fázach vývoja produktu, aby sme optimalizovali návrhy na zníženie nákladov a lepšiu vyrobiteľnosť.

Otázka: 9. Aká je politika kvality spoločnosti?

Spoločnosť vždy dodržiava politiku kvality „Precíznosť, vysoká účinnosť, kvalita kovania“ a je odhodlaná poskytovať zákazníkom vysokokvalitné služby prostredníctvom pokročilých technológií a vynikajúceho manažérskeho tímu.

Otázka: 7. Kto sú vaši hlavní zákazníci a do ktorých regiónov sa výrobky vyvážajú?

Nadviazali sme dobré kooperatívne vzťahy so známymi spoločnosťami, vrátane britských Land Rover a Triumph Motorcycles, domácich SAIC, Changan, nabíjacích staníc ABB a japonskej Tiger Corporation. Naše výrobky sa vyvážajú do krajín ako Japonsko, Európa a Spojené štáty americké. $ $

Otázka: 5. Aké certifikácie systému kvality spoločnosť získala?

Spoločnosť prešla certifikáciou systému kvality IATF 16949, ktorá zabezpečuje, že kvalita našich produktov v automobilovom a priemyselnom sektore spĺňa medzinárodné štandardy.
