Prečo je umiestnenie zvarovej línie rozhodujúce pre rázovú pevnosť a estetickú akceptáciu vstrekovacích foriem na kapotáž motocyklov?
Na kapotážach motocyklov (napr. predné kapoty, bočné kryty, zadné časti) sa vytvorí zvarová línia, keď sa dve čelá taveniny stretnú počas plnenia dutiny. Na rozdiel od skrytých častí sú kapotáže úplne odkryté a často lakované s vysokým leskom alebo kovovými povrchmi. Zlé umiestnenie zvarovej línie vedie k viditeľné povrchové značky (odmietnuteľné pod lúčom svetla) a lokalizované slabé zóny ktoré môžu prasknúť počas nárazu alebo vibrácií. Preto je kontrola umiestnenia zvaru nielen estetickou požiadavkou, ale aj mechanickou požiadavkou súvisiacou s bezpečnosťou dielov, ktoré chránia jazdca a vnútorné komponenty.
1. Nárazová sila vs. Pozícia línie zvaru
| Umiestnenie zvarovej linky | Typické zachovanie sily nárazu* | Režim zlyhania pri náraze (napr. odlomenie kameňom alebo pád) | Úroveň rizika |
|---|---|---|---|
| Na rovnej, nekonštrukčnej ploche | 50-70% základného materiálu | Viditeľná povrchová trhlina, ale časť môže zostať neporušená | Nízka až stredná |
| V blízkosti montážneho výstupku, priesečníka rebier alebo hrany | 30-50% základného materiálu | Trhlina sa šíri cez výstupok → strata spojovacieho prvku → oddelenie kapotáže | Vysoká |
| Pozdĺž ostrého zakrivenia alebo vetracieho otvoru | <30 % základného materiálu | Náhly krehký lom, najmä na ABS alebo PC/ABS pri nízkych teplotách (-20°C) | Kritické |
*Hodnoty retencie pre ABS alebo PC/ABS (typické materiály kapotáže) na línii zvaru vs. oblasť bez zvaru, merané pomocou prístrojového dopadu padajúcej šípky (ASTM D3763).
2. Estetické akceptačné kritériá pre zvarové línie na kapotážach motocyklov
| Typ dokončenia | Povolená viditeľnosť zvarovej línie | Metóda kontroly | Typické požiadavky zákazníka (napr. Triumph, Harley, japonskí výrobcovia OEM) |
|---|---|---|---|
| Vysoká-gloss painted (base coat clear coat) | Nie je vidieť pod akýmkoľvek uhlom alebo zdrojom svetla | Grazerová svetelná kontrola (500–1000 luxov, 45° rotácia) | Nulová tolerancia → zvarové línie musia byť premiestnené na skryté povrchy alebo eliminované ventilovým uzáverom. |
| Matný alebo textúrovaný povrch (napr. TPE overmold) | Mierne viditeľné (nedotykové, šírka ≤0,1 mm) | Vizuálne voľným okom na vzdialenosť 500 mm | Povolené len na spodných bočných krytoch alebo pod sedadlom. |
| Vzhľad uhlíkových vlákien / tvarovaná vložka z fólie | Absolútne nie je vidieť (prerušuje kontinuitu vzoru) | Vizuálne pod 2-násobným zväčšením | Zvarová čiara musí dopadnúť na prerušenie vzoru alebo dizajnovú čiaru. |
3. Ako Fanze T&M (Jiashan) Co., Ltd. riadi polohu zvarovej línie pre formy kapotáže motocyklov
- Simulácia toku formy : Používa Autodesk Moldflow alebo Moldex3D na predpovedanie polohy zvarovej línie vo fáze návrhu. Zvarové čiary sú zámerne posunuté do neviditeľných oblastí (napr. za prvky mriežky, pozdĺž deliacich čiar alebo pod ozdobné nálepky).
- Optimalizácia umiestnenia brány a čísla : Pre zložité kapotáže (napr. predný kryt s viacerými otvormi) vyberte 4–6 ventilových vrát so sekvenčným otváraním na úplné odstránenie línií zvarov na povrchoch triedy A.
- Lokalizované odvetrávanie a regulácia teploty taveniny : Zvyšuje teplotu formy (o 10–20 °C) a hĺbku odvzdušňovania (0,03–0,05 mm) v kritických zónach zvarových línií, aby sa zlepšila molekulárna difúzia a znížila sa viditeľnosť.
- Profilovanie vstrekovania : Aplikuje profil pomalý-rýchly-pomalý rýchlostný profil na zatlačenie zvarových línií do hrubších, menej viditeľných častí pri zachovaní rázovej húževnatosti nad 70 % retencie.
Tieto techniky sú overené na výrobných formách pre Motocykle Triumph (Spojené kráľovstvo) a domácich výrobcov OEM motocyklov s Cpk ≥ 1,33 pre rázovú pevnosť a vzhľad povrchu.
4. Často kladené otázky
FAQ 1: Dá sa úplne odstrániť zvarová línia na veľkom, komplexnom kapotáži motocykla?
A: Úplná eliminácia je možná pomocou systémy horúcich vtokov sekvenčných ventilov a starostlivý dizajn formy, ale zvyšuje náklady na formu o 25–40 %. Pre väčšinu aplikácií odporúča Fanze T&M (Jiashan) Co., Ltd strategické premiestnenie zvarových línií do skrytých alebo málo namáhaných oblastí namiesto úplného odstránenia. Pre zákazníkov vyžadujúcich absolútnu nulu zvarových línií na pohľadových plochách spoločnosť ponúka motocyklové kapotáže karoséria vstrekovacia forma na plast riešenia so 6-ventilovým sekvenčným hradlovaním, ktoré boli úspešne dodané pre špičkový projekt kapotáže spoločnosti Triumph.
FAQ 2: Ako ovplyvňuje poloha zvarovej línie certifikáciu odolnosti proti nárazu (napr. ECE 22.06 pre prilby alebo predpisy o kapotáži motocyklov)?
A: Aj keď kapotáže nie sú kritické z hľadiska bezpečnosti v rovnakej miere ako prilby, mnohí výrobcovia OEM vyžadujú nárazové testy podľa noriem výrobcu (napr. pád 5 kg závažia z 500 mm). Zle umiestnená línia zvaru môže znížiť rázovú pevnosť viac ako 50% , čo vedie k zlyhaniu testu. Spoločnosť Fanze T&M (Jiashan) Co., Ltd. dodržiava postupy IATF16949 na zdokumentovanie umiestnení zvarových línií v správe o toku formy a overuje rázovú húževnatosť pomocou prístrojového nárazu šípkou na formované vzorky vyrezané zo skutočných zón zvarových línií. Všetky zvarové línie musia zachovať ≥70 % energie nárazu základného materiálu.
FAQ 3: Aké konkrétne skúsenosti má Fanze T&M (Jiashan) Co., Ltd. s formami na kapotáž motocyklov s kritickými požiadavkami na zvary?
A: Fanze T&M (Jiashan) Co., Ltd. bola založená v roku 2005 a špecializuje sa na presné vstrekovacie formy a vstrekovacie diely. Spoločnosť sa v roku 2016 presťahovala do parku Guigu v okrese Jiashan s úžitkovou plochou 14 000 m² a približne 100 zamestnancami. Vlastní dovážané CNC, EDM, pomaly sa pohybujúce drôtové rezacie stroje a vysokovýkonné vstrekovacie zariadenia z Japonska a Nemecka. Spoločnosť má certifikáciu IATF16949 a nadviazala s ňou dobré vzťahy v oblasti spolupráce Britské motocykle Triumph , domáci SAIC, Changan a japonský Tiger Electric.
Špecifické skúsenosti s kapotážou motocykla zahŕňajú:
- Forma na predný kryt pre Triumph Street Triple : Použilo sa premiestnenie 6 ventilových uzáverov Moldflow na dosiahnutie nulových viditeľných zvarových línií na lakovanom povrchu s vysokým leskom.
- Forma na bočný kryt pre domáci športový bicykel 400cc : Zvarová línia úspešne skrytá za mriežkou nasávania vzduchu so zachovaním nárazovej sily nameranej na 78 % (oproti 45 % v dizajne predchádzajúceho dodávateľa).
- Forma na chvostovú časť s integrovaným krytom LED : Zvarová čiara umiestnená pozdĺž prirodzeného okraja, aby sa zabránilo interferencii s oblasťou priehľadnosti svetla.
Spoločnosť dodržiava politiku kvality "presnosť, vysoká účinnosť, kvalita odlievania" a získal veľkú chválu od zákazníkov po celom svete.
Aké sú kritické úvahy pri výbere umiestnenia brány na povrchových formách karosérie motocyklov triedy A, aby sa predišlo tryskaniu a stopám po toku?
Na povrchových častiach karosérie motocyklov triedy A (napr. predné kapotáže, bočné panely, zadné kapoty), tryskanie (hadovité stopy toku z vysokorýchlostnej taveniny vstupujúcej do hrubej dutiny) a prietokové značky (viditeľné vlnenie alebo zaváhanie) sú neprijateľné chyby. Umiestnenie brány je najvplyvnejším konštrukčným parametrom na odstránenie týchto defektov pred rezaním kovu. Zlý výber brány vedie k nákladným prepracovaniam formy alebo odmietnutiu viditeľných častí, najmä v prípade povrchových úprav s vysokým leskom, ktoré vyžadujú značky ako Triumph, Honda alebo Ducati.
1. Kritické úvahy pre výber umiestnenia brány
| Úvaha | Navrhnite stratégiu, aby ste sa vyhli stopám po prúdení a toku | Typický parameter / úžitok | Aplikácia vo Fanze T&M (Jiashan) Co., Ltd. |
|---|---|---|---|
| Prevencia tryskania (prvý vstup taveniny) | Umiestnite bránu kolmo alebo tangenciálne k a rebro, výstupok alebo hrubšia časť steny (≥2,5 mm), takže tavenina narazí na prekážku ihneď po vstupe. | Znižuje počiatočnú rýchlosť o 40–60 %; eliminuje hadí tok. | Používa sa na formu predného krytu Triumph – bránu umiestnenú za ozdobnou drážkou, čo má za následok nulové chyby tryskania pri 10 000 výstreloch. |
| Rovnomernosť dĺžky toku | Stredová brána (jednoduchá) alebo viacnásobná brána s vyrovnaný bežec aby sa zabezpečilo, že všetky čelá toku dosiahnu okraje súčasne. | Zabraňuje stopám po zaváhaní a zamrznutiu; znižuje viditeľnosť značky toku o ≥70 %. | Aplikované na veľký bočný panel pre domáce športové bicykle s objemom 400 cm3 – 2 brány s vyváženým H-bežcom. |
| Vzdialenosť k tenkým stenám | Umiestnite aspoň bránu 10-15 mm ďaleko od prudkého zmenšenia hrúbky (napr. z 2,0 mm na 1,2 mm). | Zabraňuje zaváhaniu prietoku a stopám po prúde. | Štandardné konštrukčné pravidlo vo všetkých formách Fanze T&M (Jiashan) Co., Ltd. triedy A. |
| Výber typu brány | Použite fan gate alebo tab gate pre veľké rovné plochy; podmorská (tunelová) brána pre skryté oblasti; ventilový uzáver pre viacbodové sekvenčné plnenie. | Brána ventilátora znižuje prednú rýchlosť taveniny 3–5x oproti kolíkovej bráne; ventilové brány eliminujú zvarové línie. | Brány ventilátora aplikované na zadný zadný kryt (ABS), aby sa zabránilo stopám po prúde v blízkosti oblasti s vyrytým logom. |
| Simulácia toku formy validation | Spustite simuláciu pred nástrojmi na predpovedanie rýchlosti prúdenia ( Odporúča sa <150 mm/s ) a index toku ( FMI < 0,8 ). | Optimalizujte umiestnenie brány v 3–5 iteráciách; znižuje skúšobné výstrely o 50 %. | Štandardný postup IATF16949 pre všetky nové formy karosérie motocyklov. |
2. Porovnanie parametrov: Typy brán vs. Prevencia defektov na povrchoch triedy A
| Typ brány | Typické aplikácie na karosérii motocyklov | Risk tryskania | Ovládanie značky prietoku | Viditeľnosť brány Vestige | Preferujete maľovaný povrch? |
|---|---|---|---|---|---|
| Pinová brána (priama) | Malé kryty, kryty zrkadiel | Vysoká (if not obstructed) | Stredná | Viditeľné (vyžaduje dodatočné orezanie) | Nie (okrem skrytej tváre) |
| Brána ventilátora | Bočné kapotáže, vrchná časť zadného krytu | Nízka (roztavené nátierky) | Výborne | Nízka (tenký široký svedok) | Áno (na neviditeľnom okraji) |
| Brána karty | Dlhé tenké panely (panvice na brucho) | Nízka | Dobre | Stredná (tab removed) | Áno (brúsené a leštené) |
| ponorka (tunel) | Skryté oblasti kŕmené rebrami | Stredná (depends on rib design) | Dobre | Žiadne (automatické oddeľovanie) | Áno – ak brána nie je na strane A |
| Sekvenčná ventilová brána | Veľké komplexné kapotáže (predná kapota) | Veľmi nízka (riadené otváranie) | Výborne (no flow marks) | Minimálne (krúžková značka) | Áno (prémiové riešenie) |
3. Ako Fanze T&M (Jiashan) Co., Ltd. implementuje optimalizáciu polohy brány
- Viacnásobná analýza toku formy : Každá forma karosérie motocykla triedy A prejde minimálne 3 simulačnými iteráciami. Spoločnosť používa tryskanie velocity (<150 mm/s) a šmyková rýchlosť (<40 000 1/s) ako kľúčové akceptačné kritérium pred uvoľnením konštrukcie formy na rezanie ocele.
- Dizajn fyzickej obštrukcie : Tam, kde sa nedá vyhnúť riziku vystreľovania, dizajnéri pridávajú a dočasné rebro alebo čap oproti bráne, aby sa prerušil prúd taveniny. Táto funkcia sa neskôr odstráni pomocou EDM alebo manuálneho leštenia.
- Správa pozostatkov brány : Pri lakovanej karosérii sú brány vždy umiestnené na B povrch (neviditeľná strana) alebo pozdĺž budúcej deliacej čiary dvoch zmontovaných častí (napr. spodný okraj bočnej kapotáže).
- Validácia výroby : Prvých 100 výstrelov sa kontroluje pod Grazer svetlo (500-1000 lux, 45° rotácia) pre značky toku, tryskanie a svedectvo brány. Akákoľvek chyba spúšťa úpravu brány pred sériovou výrobou.
4. Tri často kladené otázky (vrátane predstavenia spoločnosti)
FAQ 1: Môže jedna brána na veľkej bočnej kapotáži (napr. 800 mm dlhá) úplne zabrániť stopám po prietoku?
A: V prípade veľkých častí karosérie motocyklov zriedka stačí jediný uzáver, aby sa zabránilo stopám po toku, pretože predná časť taveniny sa ochladzuje a váha, kým dosiahne vzdialený koniec. Fanze T&M (Jiashan) Co., Ltd. odporúča buď dve ventilátorové brány s vyváženým bežcom alebo a horúci vtok s ventilovými posúvačmi . Pre zákazníkov vyžadujúcich prémiovú kvalitu povrchu spoločnosť ponúka motocyklové kapotáže karoséria vstrekovacia forma na plast riešenia so sekvenčným ventilovým vtokom, ktorý eliminuje stopy toku riadením posunu čela taveniny. Toto bolo úspešne aplikované na 800 mm formu predného krytu Triumph.
FAQ 2: Ako upravíte umiestnenie brány po tom, čo je forma už postavená, ak sa počas pokusov objavia stopy toku?
A: Zmeny brány po zostavení sú drahé, ale možné. Fanze T&M (Jiashan) Co., Ltd. používa tri korekčné metódy v poradí podľa preferencie:
- Profilovanie vstrekovania : Znížte rýchlosť vstrekovania prvého stupňa o 30–50 %, aby ste eliminovali tryskanie bez úpravy formy.
- Zvýšenie teploty formy : Zvýšte miestnu teplotu formy o 10–20 °C v blízkosti brány pomocou prídavných ohrievačov (ak sú navrhnuté s štrbinami ohrievača).
- Úprava geometrie brány : Opracte bránu od kolíka po typ ventilátora (pridáva sa 2–3 dňová doba prípravy) alebo pridajte prekážku oproti bráne.
Aby sa predišlo takýmto prepracovaniam, spoločnosť veľa investuje do presnej simulácie toku formy pred výrobou nástrojov, čím sa v porovnaní s priemerom v odvetví znižujú zmeny súvisiace so skúšaním o viac ako 60 %.
FAQ 3: Má spoločnosť Fanze T&M (Jiashan) Co., Ltd. konkrétne skúsenosti s formami na karosérie veľkých motocyklov pre lakované povrchy s vysokým leskom?
A: áno. Fanze T&M (Jiashan) Co., Ltd. bola založená v roku 2005 a špecializuje sa na presné vstrekovacie formy a vstrekovacie diely. Spoločnosť sa v roku 2016 presťahovala do parku Guigu v okrese Jiashan s úžitkovou plochou 14 000 m² a približne 100 zamestnancami. Vlastní dovážané CNC, EDM, pomalobežné drôtové rezacie stroje a vysokovýkonné vstrekovacie lisy z Japonska a Nemecka. Spoločnosť má certifikáciu IATF16949 a nadviazala s ňou dobré vzťahy v oblasti spolupráce Britské motocykle Triumph , domáci SAIC, Changan a japonský Tiger Electric.

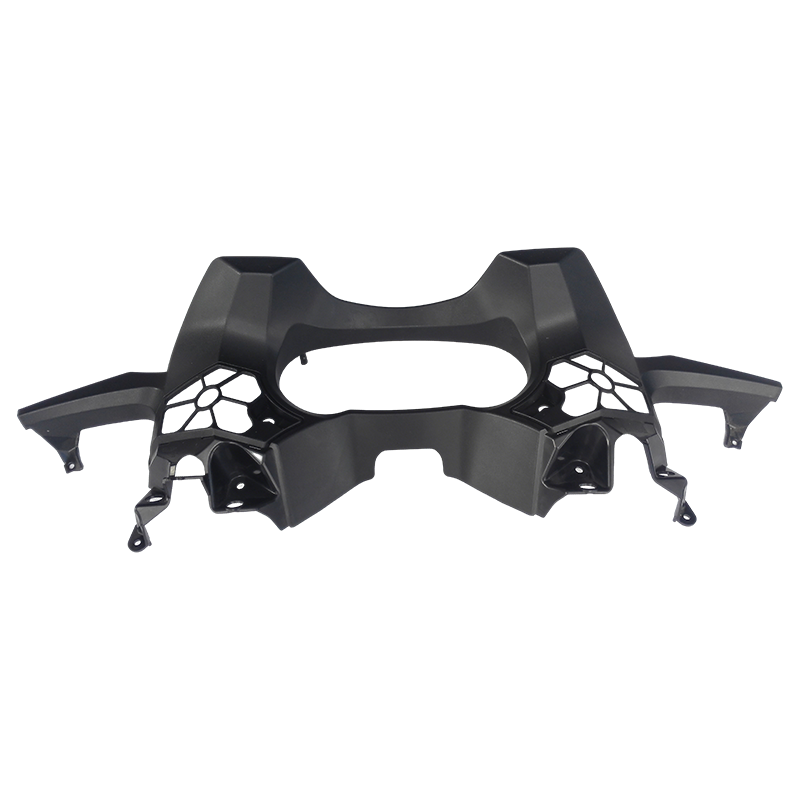

Medzi konkrétne príklady karosérie motocyklov patria:

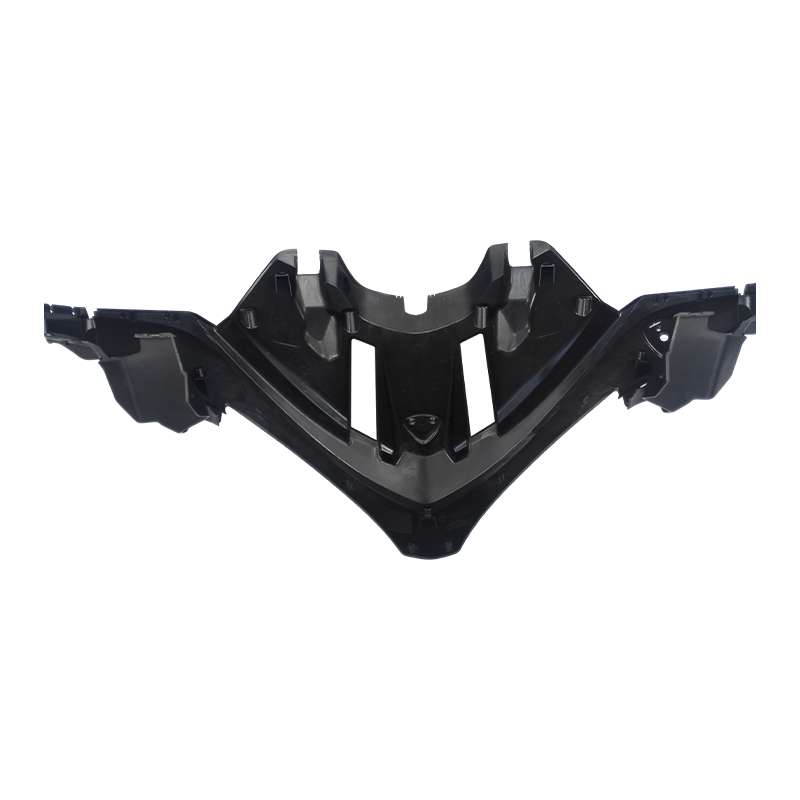

- Triumph Street Triple predná kapota : 6 sekvenčných ventilových posúvačov, nulové stopy prúdenia/prúdenia na lakovanom povrchu triedy A (2K farba s čírym lakom).
- Bočná kapotáž pre domáce športové bicykle s objemom 600 cm3 (ABS PC) : Dve brány ventilátora umiestnené za mriežkami nasávania vzduchu – stopy toku sú úplne skryté, rázová húževnatosť >65 kJ/m² na zvaroch.
- Kryt zadného sedadla pre japonský OEM (PBT ASA) : Jedna ponorková brána na povrchu B, stopy toku eliminované optimalizovaným vyvážením bežca a teplotou formy (85 °C).
Spoločnosť dodržiava politiku kvality "presnosť, vysoká účinnosť, kvalita odlievania" a získal veľkú chválu od zákazníkov po celom svete.
