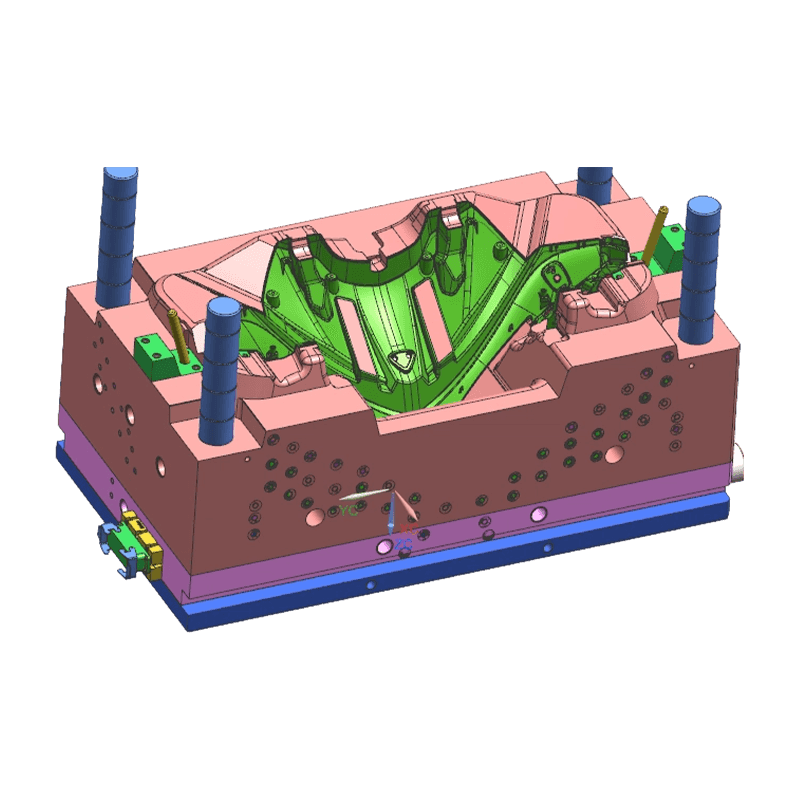

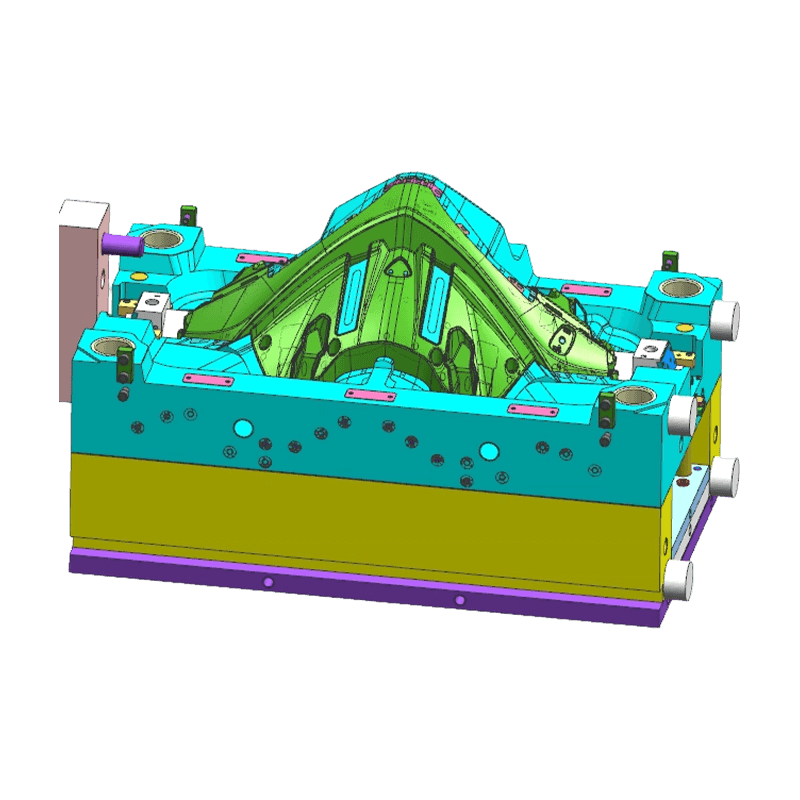

Vstrekovacia forma prednej kapoty motocykla

Hlavné výhody

• Možnosť tvarovania veľkých komplexných povrchov: Zručný v manipulácii s veľkými rozmermi, hlbokými dutinami a požiadavkami na dva/viacnásobné strely. Precízny dizajn deliacej čiary zaisťuje hladké, lícujúce vonkajšie línie.
• Zabezpečenie kvality povrchu triedy A: Dutiny foriem prechádzajú vysokým leštením alebo jemnou textúrou, aby sa dosiahol zrkadlový lesk alebo rovnomerná zrnitosť, čo spĺňa požiadavky na vzhľad prednej kapotáže motocykla.
• Ovládanie štruktúry tenkých stien: Rozloženie brány a polohy zvarových línií sú optimalizované pomocou analýzy toku formy, aby sa dosiahli ľahké, tenkostenné konštrukcie pri zachovaní tuhosti, znížení spotreby materiálu a času cyklu.
• Dizajn tuhosti formy: Vysokopevnostné základne foriem a zosilnené dosky sa používajú pre veľké formy v kombinácii s viacbodovými upínacími systémami, aby sa minimalizovalo vychýlenie pri vysokom vstrekovacom tlaku a zabezpečila sa rozmerová stabilita dielu.

Vlastnosti produktu

• Presný dizajn deliacej čiary: Presnosť prispôsobenia deliacej čiary je kontrolovaná v rozmedzí 0,02 mm, aby sa zabránilo otrasom počas upínania, čím sa zaistia hladké, prirodzené vonkajšie línie.
• Dizajn integrovaného mechanizmu: Forma integruje posúvače, zdvíhače a hydraulické jednotky na ťahanie jadra, aby vytvorila zložité prvky, ako sú bočné montážne otvory, západky a vetracie mriežky.
• Systém kontroly teploty: Efektívne konformné chladiace kanály sú navrhnuté tak, aby zabezpečili rovnomerné chladenie veľkých dielov, čím sa zníži deformácia a vnútorné napätie.
• Optimalizovaný ventilačný systém: Presné odvzdušňovacie drážky sú umiestnené na miestach posledného naplnenia a pozdĺž deliacich čiar, aby sa zabránilo popáleniu alebo krátkym výstrelom spôsobeným zachytením plynu.
• Dizajn odolnosti proti opotrebeniu a životnosti: Kritické pohyblivé časti a oblasti s vysokým opotrebením využívajú oceľ odolnú voči opotrebovaniu s nitridáciou alebo povrchovou úpravou, aby sa zabezpečila stabilita počas dlhodobej hromadnej výroby.

Aplikácie

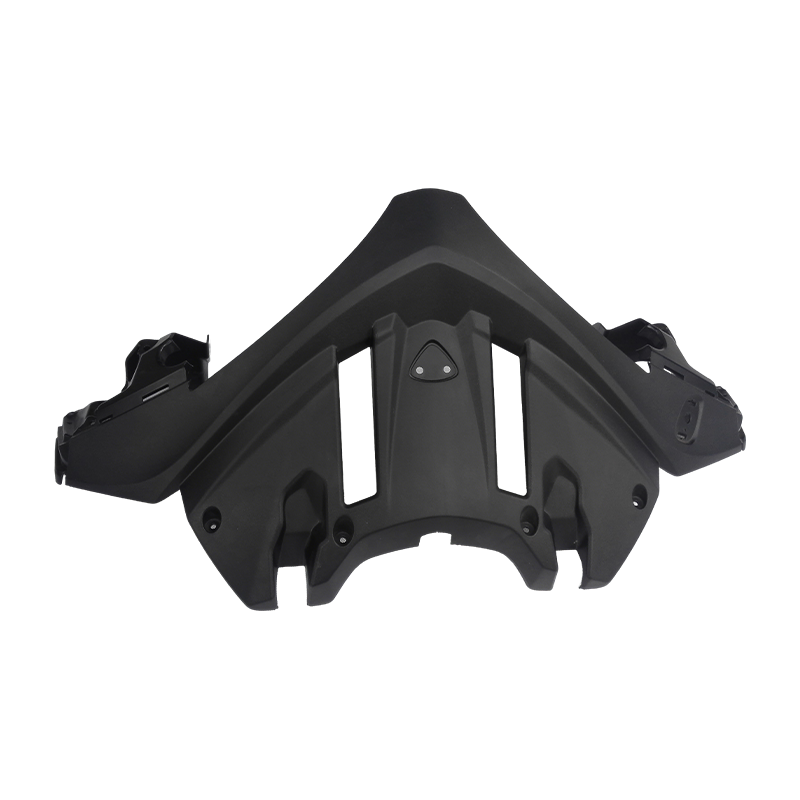

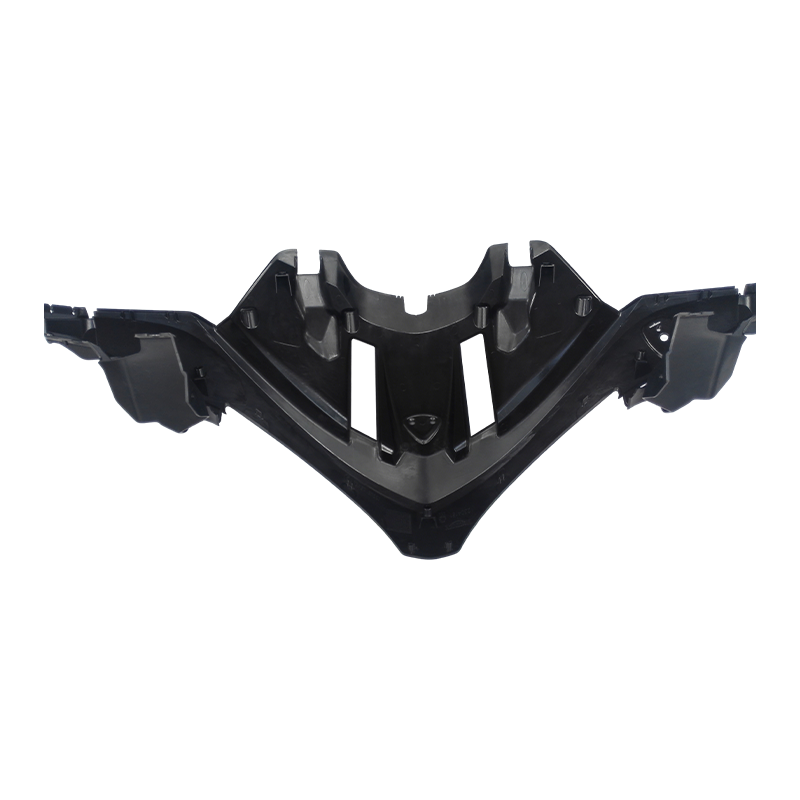

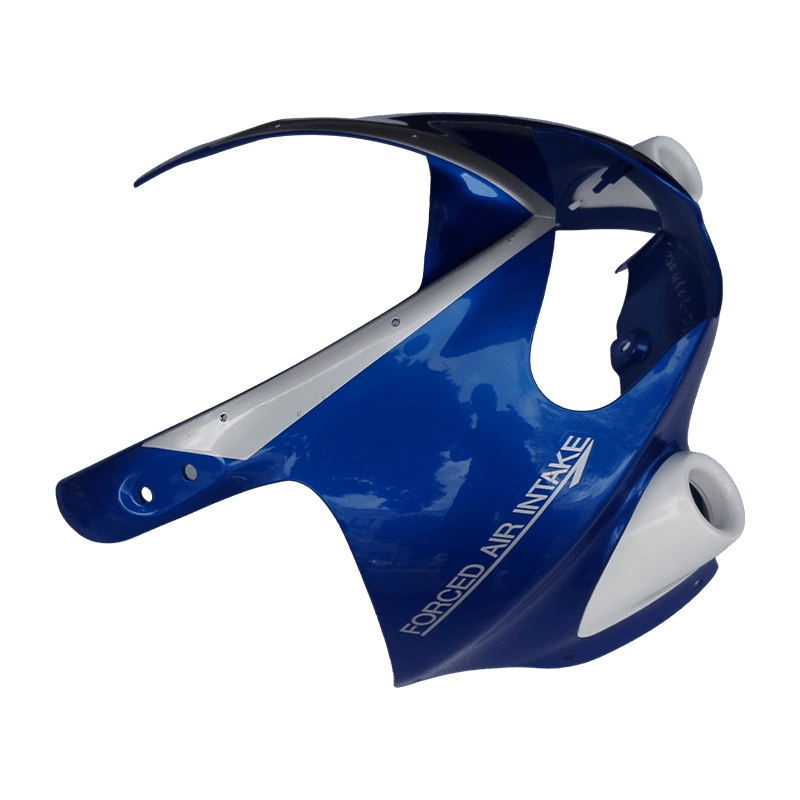

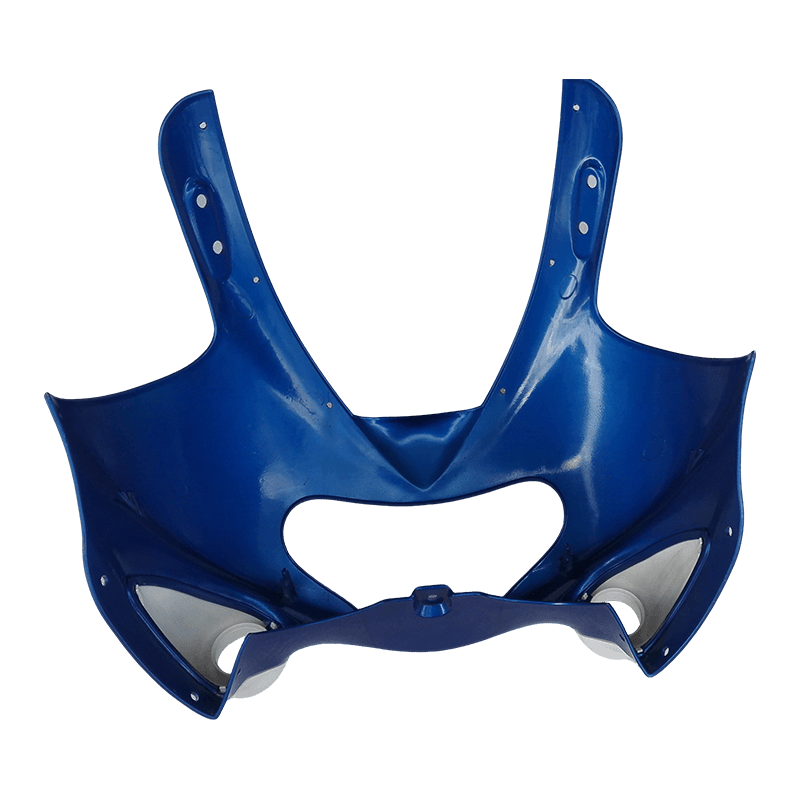

Táto forma sa používa predovšetkým vo výrobe motocyklov na výrobu predných krytov kapotáže pre rôzne benzínové a elektrické motocykle. Je použiteľný pre pouličné bicykle, športové bicykle, cruisery a skútre dodávané výrobcom OEM motocyklov a dodávateľom úrovne 1.

Bežné problémy a riešenia

• Vydanie: Deformácia veľkých tenkostenných častí.
  Riešenie: Optimalizujte umiestnenie a množstvo brány pomocou analýzy toku formy; navrhnúť konformné chladenie pre rovnomernú teplotu; prednastavená kompenzácia protideformácie v dizajne formy.
• Vydanie: Viditeľné zvarové línie na vzhľadovom povrchu.
  Riešenie: Optimalizujte rozloženie brány, aby ste presunuli zvarové čiary do oblastí bez vzhľadu; zvýšte teplotu formy alebo použite sekvenčné vtokové ventily; umiestnite vetracie otvory na miesta zvaru.
• Vydanie: Značky ťahania alebo značky vyhadzovacích kolíkov na povrchu vzhľadu počas vysúvania.
  Riešenie: Optimalizujte uhly ponoru; leštiť alebo natierať povrchy hlbokých dutín; optimalizujte rozloženie vyhadzovacieho systému a zväčšite plochu vyhadzovania.

Dôležité úvahy

• Poskytnite kompletné 3D údaje o prednej kapotáži motocykla a požiadavkách na povrch triedy A pred návrhom formy, pričom jasne definujte polohu deliacej čiary a oblasti vzhľadu.
• Presne špecifikujte triedu plastového materiálu a prísady (napr. UV stabilizátory, obsah sklenených vlákien) pre nastavenie zmrašťovania a vyhodnotenie výberu ocele.
• Počas prepravy a skladovania veľkých foriem používajte špeciálne podporné stojany, aby ste zabránili nerovnomernej sile na nožičky formy, ktorá by mohla spôsobiť deformáciu platne.
• Pravidelne kontrolujte systém regulácie teploty horúceho vtoku a tesnenie hydraulických/pneumatických jednotiek ťahania jadra, aby ste zaistili správnu funkčnosť.
