Vstrekovacia forma predného blatníka motocykla

Hlavné výhody

• Schopnosť tvarovania zakriveného povrchu: Zručný v manipulácii s veľkými zakrivenými oblúkovými štruktúrami. Presný dizajn deliacej čiary zaisťuje hladké, lícujúce vonkajšie línie a rovnomernú vôľu s pneumatikou.
• Zabezpečenie dielov odolných voči poveternostným vplyvom: Dizajn formy plne zohľadňuje zmeny zmršťovania a požiadavky na odolnosť voči UV žiareniu pre plastové materiály vystavené vonkajším vplyvom, čím zabezpečuje, že diely odolajú vyblednutiu a deformácii počas dlhodobého používania.
• Návrh štrukturálnej integrácie: Posuvné a zdvíhacie mechanizmy sú integrované do formy, aby vytvorili prvky, ako sú montážne konzoly, výstužné rebrá a spony káblového zväzku v jednom kuse, čím sa redukujú následné montážne kroky.
• Trvanlivosť formy: Kritické oblasti tvárnenia využívajú oceľ odolnú voči opotrebovaniu s nitridačnou úpravou, aby odolala oteru materiálov vystužených sklenenými vláknami a dlhodobej hromadnej výrobe.

Vlastnosti produktu

• Presný dizajn deliacej čiary: Presnosť prispôsobenia deliacej čiary je kontrolovaná v rozmedzí 0,02 mm, aby sa zabránilo otrasom počas upínania, čím sa zaistia hladké, prirodzené vonkajšie línie.
• Ovládanie zakriveného povrchu: Povrchy dutín sú opracované pomocou vysoko presného 5-osového CNC, aby sa zabezpečili hladké prechody zakrivenia a rovnomerná vôľa pneumatiky.

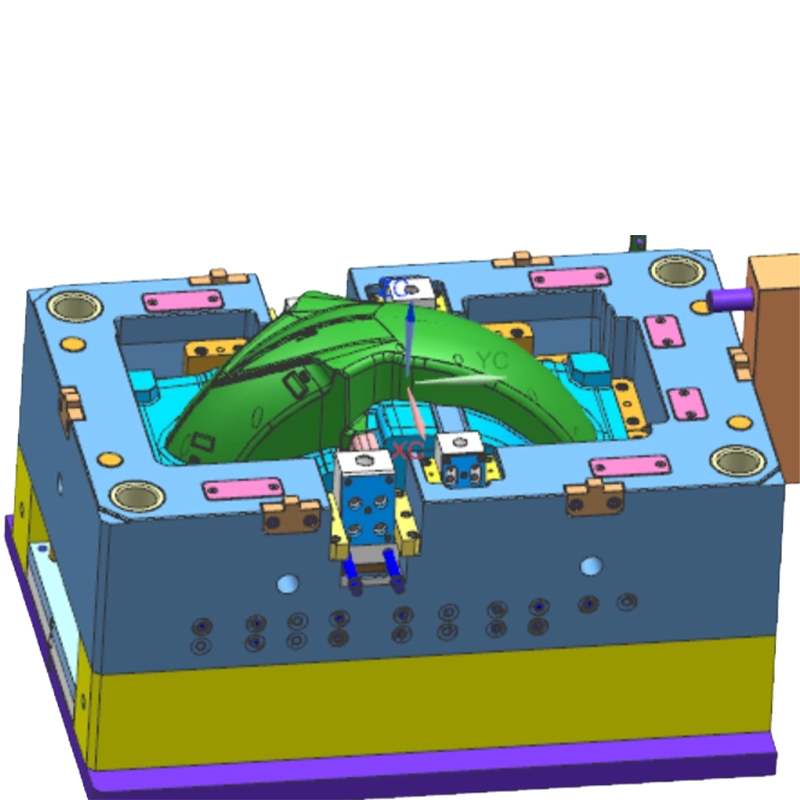

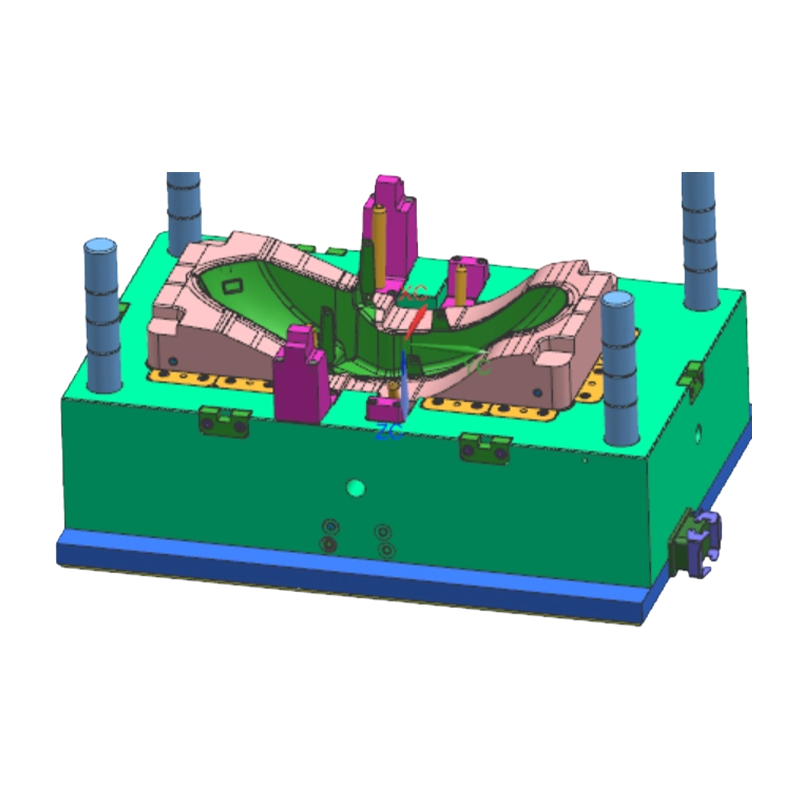

• Dizajn integrovaného mechanizmu: Forma integruje posuvné a zdvíhacie mechanizmy na vytvorenie zložitých prvkov, ako sú bočné montážne otvory, výstužné rebrá a západky.
• Optimalizovaný chladiaci systém: Konformné chladiace kanály sú navrhnuté na základe hrúbky steny dielu, aby účinne kontrolovali čas cyklu a minimalizovali deformáciu.
• Umiestnenie ventilačného systému: Presné odvzdušňovacie drážky sú umiestnené na koncoch zakrivených oblastí a na koreňoch rebier, aby sa zabránilo krátkym výstrelom alebo popáleniu spôsobenému zachytením plynu.

Aplikácie

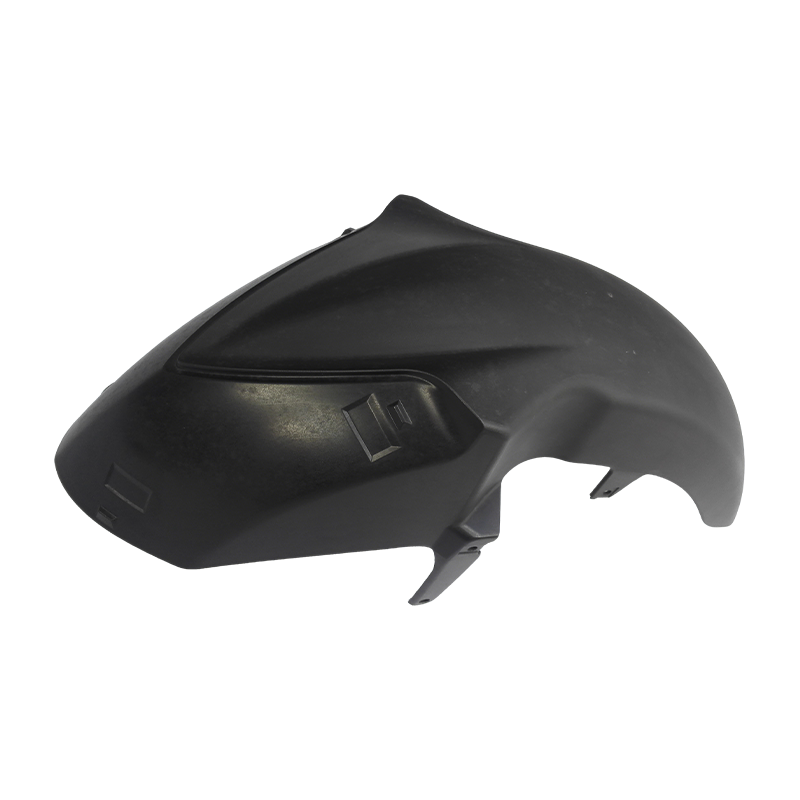

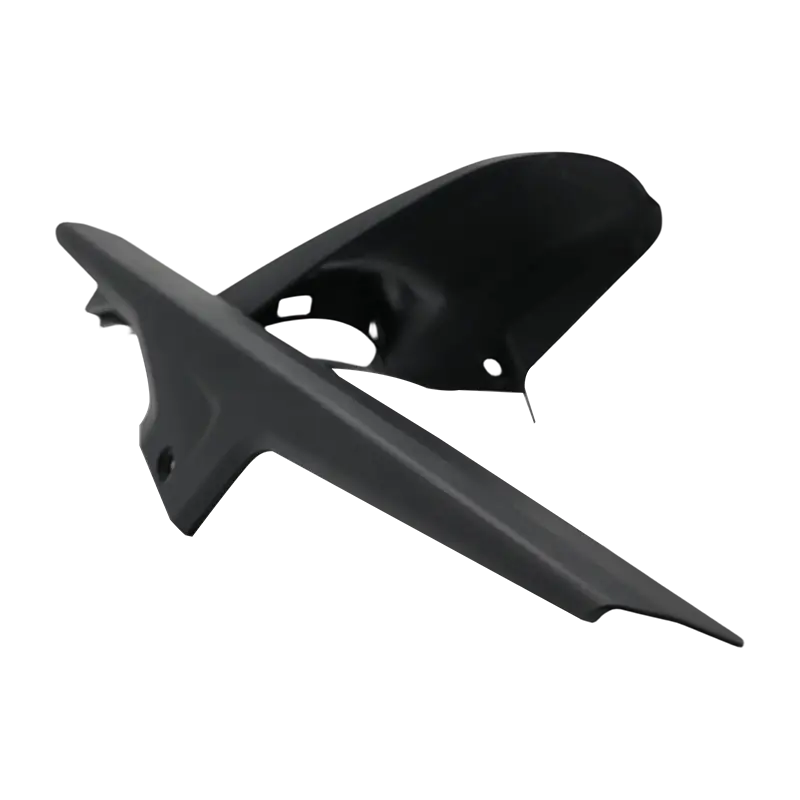

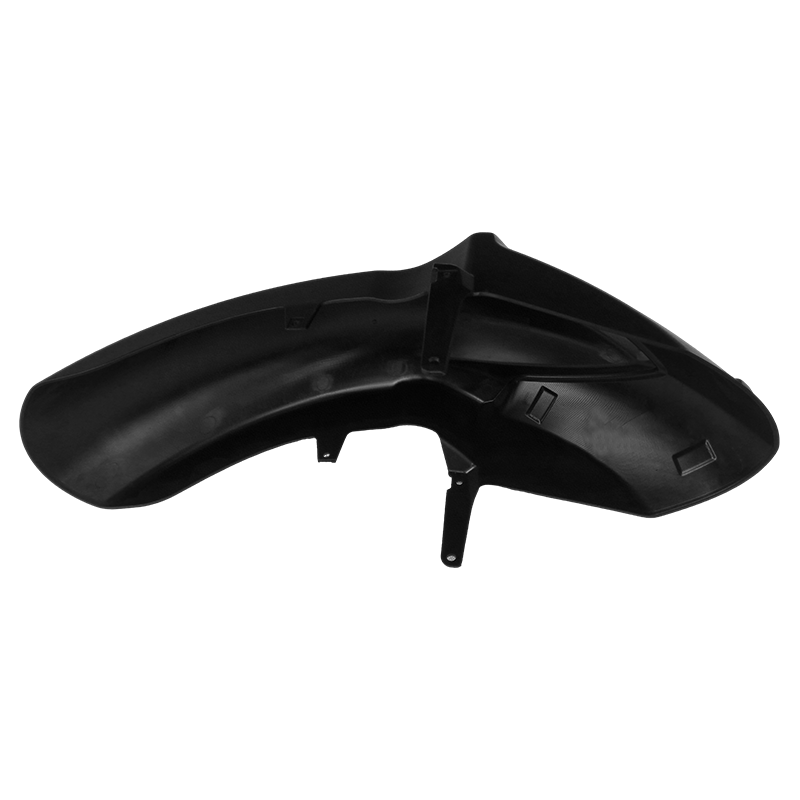

Táto forma sa používa predovšetkým pri výrobe motocyklov na výrobu komponentov predných blatníkov pre rôzne benzínové a elektrické motocykle. Je použiteľný pre pouličné bicykle, športové bicykle, terénne bicykle, cruisery a skútre dodávané výrobcom OEM motocyklov a dodávateľom úrovne 1.

Bežné problémy a riešenia

• Vydanie: Stopy alebo deformácia v zakrivených oblastiach povrchu.
  Riešenie: Optimalizujte umiestnenie brány a udržiavací tlak pomocou analýzy toku formy; navrhnúť konformné chladenie pre rovnomernú teplotu; optimalizujte návrh hrúbky steny, aby ste sa vyhli lokálnym hrubým častiam.
• Vydanie: Nedostatočná pevnosť alebo zlomenie v miestach montážnej konzoly.
  Riešenie: Optimalizujte dizajn rebier v miestach konzol; zvýšiť lokálne chladenie v príslušných oblastiach formy, aby sa zabezpečila správna kryštalizácia materiálu; vyberte vhodné vystužené plastové materiály.
• Vydanie: Stopy po toku alebo tryskanie na povrchu dielu.
  Riešenie: Optimalizujte typ a umiestnenie brány pomocou ventilátorových brán alebo podmorských brán; upravte rýchlosť vstrekovania a teplotu formy, aby ste zabezpečili hladké plnenie taveniny.

Dôležité úvahy

• Poskytnite kompletné 3D údaje o prednom blatníku motocykla pred návrhom formy, jasne definujte umiestnenie montážnych bodov a požiadavky na vôľu pneumatík.
• Presne špecifikujte triedu plastového materiálu a prísady (napr. UV stabilizátory, obsah sklenených vlákien) pre nastavenie zmrašťovania a vyhodnotenie výberu ocele.
• Pravidelne čistite zvyšky oleja a nečistoty z oblastí posúvača a vyhadzovacieho kolíka, aby ste zabezpečili hladkú činnosť vyhadzovacieho mechanizmu.
• Aplikujte antikoróznu úpravu na dutiny a posúvače počas skladovania formy.
