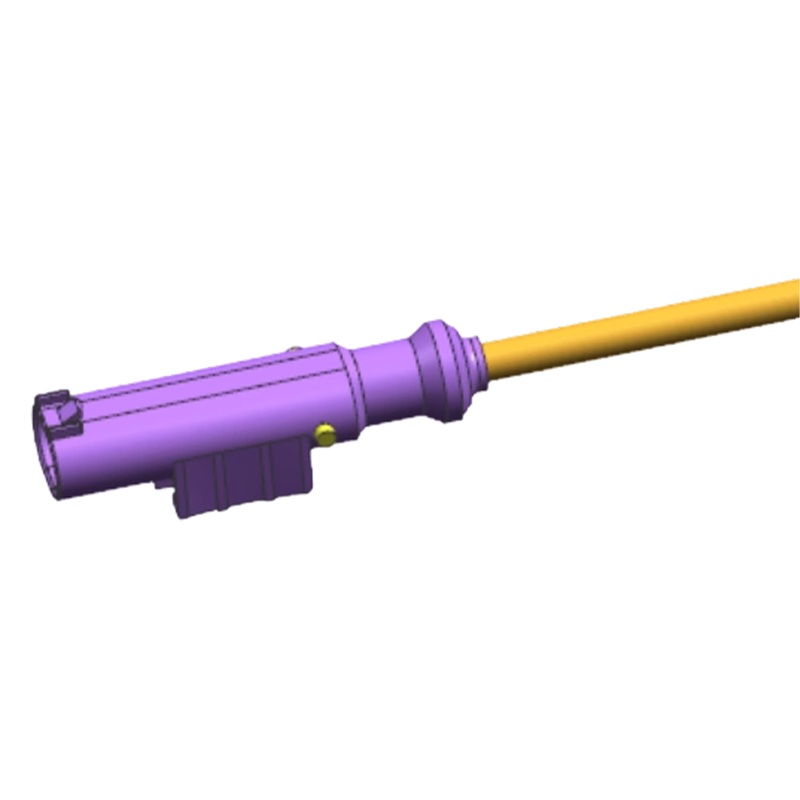

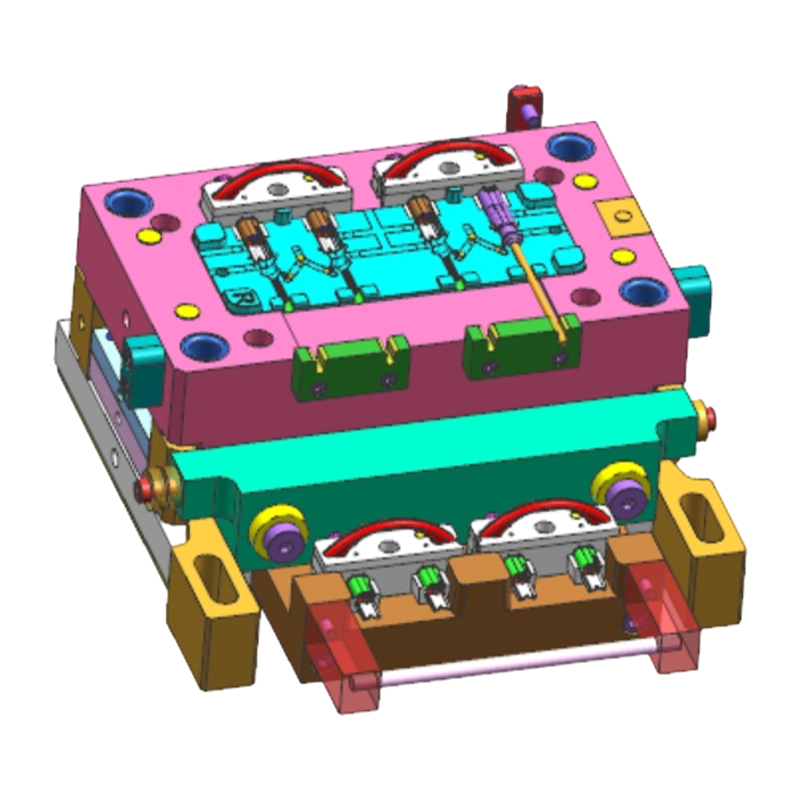

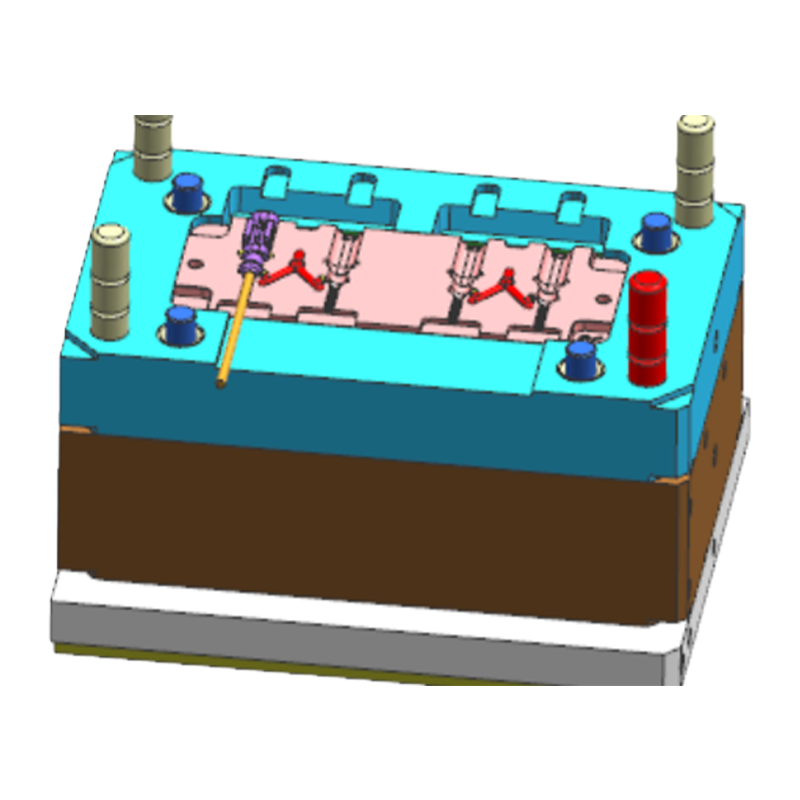

Vstrekovacia forma káblového zväzku snímača rýchlosti kolesa

Hlavné výhody

• Integrovaná schopnosť lisovania a montáže: Využitím viac ako 15-ročných skúseností s plastovými formami súčasne vyvíjame formy na kryty konektorov a montážne procesy, čím zaisťujeme konzistentnú rozmerovú presnosť konektora a pridržiavaciu silu koncovky.
• Stabilita prenosu signálu: Navrhnuté so skrútenými pármi alebo tieniacimi štruktúrami na účinné potlačenie elektromagnetického rušenia (EMI), čím sa zabezpečí integrita signálu pre signály snímača nízkej rýchlosti kolesa.
• Tolerancia drsného prostredia: Materiály zvolené pre vodiče a konektory spoľahlivo fungujú v širokom rozsahu teplôt (40 °C až 125 °C). Konštrukcia tesnenia dosahuje stupeň ochrany IP67 alebo vyšší proti korózii spôsobenej vodou, olejom a soľou.
• Zabezpečenie mechanickej pevnosti: Kryty konektorov sú vstrekované z vystužených technických plastov a majú robustné sekundárne zámky (TPA) alebo integrované uzamykacie mechanizmy, ktoré zabraňujú vytiahnutiu koncovky v dôsledku vibrácií vozidla.

Vlastnosti produktu

• Presné lisovanie konektorov: Kryty konektorov sú lisované pomocou vysoko presných nástrojov s rozmerovými toleranciami spojovacích rozhraní kontrolovanými v rozmedzí ±0,05 mm, aby sa zabezpečilo spoľahlivé spojenie so snímačmi a ECU.
• Krimpovanie a zadržiavanie koncoviek: Automatizované krimpovacie zariadenie prísne kontroluje výšku krimpovania a silu ťahu. Prídržná sila koncoviek v konektoroch spĺňa špecifikácie USCAR2 alebo špecifické pre zákazníka.
• Dizajn tesniacej konštrukcie: Integruje radiálne alebo čelné tesnenia, zvyčajne vyrobené zo silikónu alebo EPDM, aby sa zabránilo vniknutiu vlhkosti a nečistôt.
• Upevnenie a ochrana postroja: Drôty sú obalené páskou odolnou voči oderu alebo vlnitými rúrkami; gumové priechodky sa aplikujú v kritických bodoch ohybu, aby odolali nárazom kameňov a dlhodobej únave z ohybu.
• Súlad so životným prostredím: Izolácia vodičov a materiály konektorov sú v súlade s RoHS, REACH a inými environmentálnymi predpismi.

Aplikácie

Tento produkt je široko používaný na detekciu rýchlosti kolies v rôznych osobných a úžitkových vozidlách. Primárne spája aktívne alebo pasívne snímače otáčok kolies s riadiacimi modulmi ABS/ESC, vhodnými pre vozidlá s tradičným pohonom aj pre nové energetické vozidlá.

Bežné problémy a riešenia

• Vydanie: Šum alebo prerušenie signálu počas prenosu.
  Riešenie: Skontrolujte kontinuitu uzemnenia štítu; optimalizovať rozstup krútenia drôtu pre lepšiu odolnosť proti EMI; zaistite, aby odpor kontaktu medzi svorkami a kolíkmi snímača/ECU bol nižší ako špecifikované limity.
• Vydanie: Odpojenie konektora v dôsledku vibrácií vozidla.
  Riešenie: Začlenenie funkcií TPA (Terminal Position Assurance) alebo CPA (Connector Position Assurance) do konštrukcie konektora; skontrolujte integritu výlisku blokovacích západiek svoriek.
• Vydanie: Stvrdnutie alebo prasknutie káblového vedenia pri nízkych teplotách.
  Riešenie: Vyberte materiály vedenia určené pre nízke teploty (napr. 40 °C); optimalizovať hrúbku steny vedenia, aby sa znížili body koncentrácie napätia.

Dôležité úvahy

• Postroj veďte mimo zdrojov vysokého tepla (napr. výfukové potrubie) a pohyblivých častí; zaistite, aby boli upevňovacie spony správne rozmiestnené, aby sa zabránilo prehýbaniu postroja a vibráciám.
• Pri inštalácii konektora sa uistite, že z uzamykacieho mechanizmu zaznie počuteľné „cvaknutie“ a jemne potiahnite späť, aby ste potvrdili bezpečné spojenie.
• Pravidelne kontrolujte opotrebovanie vonkajšieho plášťa postroja, najmä v miestach prechádzajúcich ostrými hranami tela alebo otvormi.

Q: 10. Ak chcem vyvinúť produkt obsahujúci časti vyrobené vstrekovaním, akú pomoc mi môžete poskytnúť?

Môžeme poskytnúť plnú podporu od kontroly vývoja produktu a konštrukčného návrhu až po výrobu foriem, objemové vstrekovanie, tlač a montáž. Môžeme spolupracovať so zákazníkmi v počiatočných fázach vývoja produktu, aby sme optimalizovali návrhy na zníženie nákladov a lepšiu vyrobiteľnosť.

Q: 9. Aká je politika kvality spoločnosti?

Spoločnosť vždy dodržiava politiku kvality „Precíznosť, vysoká účinnosť, kvalita kovania“ a je odhodlaná poskytovať zákazníkom vysokokvalitné služby prostredníctvom pokročilých technológií a vynikajúceho manažérskeho tímu.

Q: 7. Kto sú vaši hlavní zákazníci a do ktorých regiónov sa výrobky vyvážajú?

Nadviazali sme dobré kooperatívne vzťahy so známymi spoločnosťami, vrátane britských Land Rover a Triumph Motorcycles, domácich SAIC, Changan, nabíjacích staníc ABB a japonskej Tiger Corporation. Naše výrobky sa vyvážajú do krajín ako Japonsko, Európa a Spojené štáty americké. $ $

Q: 5. Aké certifikácie systému kvality spoločnosť získala?

Spoločnosť prešla certifikáciou systému kvality IATF 16949, ktorá zabezpečuje, že kvalita našich produktov v automobilovom a priemyselnom sektore spĺňa medzinárodné štandardy.
