Tento produkt patrí do kategórie foriem funkčných konštrukčných dielov pre automobily, špeciálne navrhnutých na lisovanie mechanizmov radenia prevodoviek a okolitých komponentov vnútorných konzol. Keďže tieto konzoly musia znášať mechanické namáhanie z operácií radenia prevodov a podporovať zaťaženie káblových zväzkov a panelov, návrh formy sa zameriava na zabezpečenie rozmerovej presnosti a konštrukčnej pevnosti lisovaných dielov. Štruktúra formy často zahŕňa viacsmerné technológie ťahania jadra a tvarovania vložiek, aby sa prispôsobili zložitým geometrickým prvkom a montážnym otvorom konzol. Lisovacie komponenty sú vyrobené z vysokopevnostnej formovacej ocele, spracované presným CNC obrábaním a tepelným spracovaním, ktoré zaisťuje rozmerovú stabilitu dutiny pri dlhodobej výrobe vysokotlakovým vstrekovaním a zabraňuje deformácii produktu. Dizajn formy je prispôsobený na základe 3D modelov poskytnutých zákazníkom, v súlade s medzinárodnými normami pre vstrekovacie formy a vyrába plastové diely so zdravými mechanickými vlastnosťami vhodnými na následné tepelné nitovanie alebo procesy montáže skrutiek.
Domov · Produkt · Forma vstrekovania plastových dielov do interiéru automobilov · Vstrekovacia forma držiaka radenia prevodových stupňov

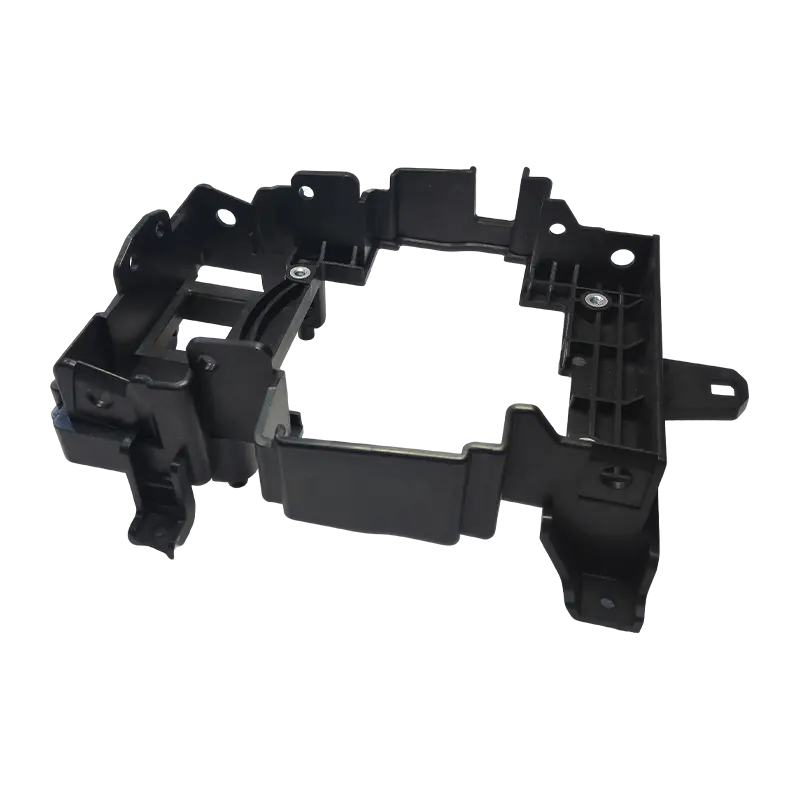

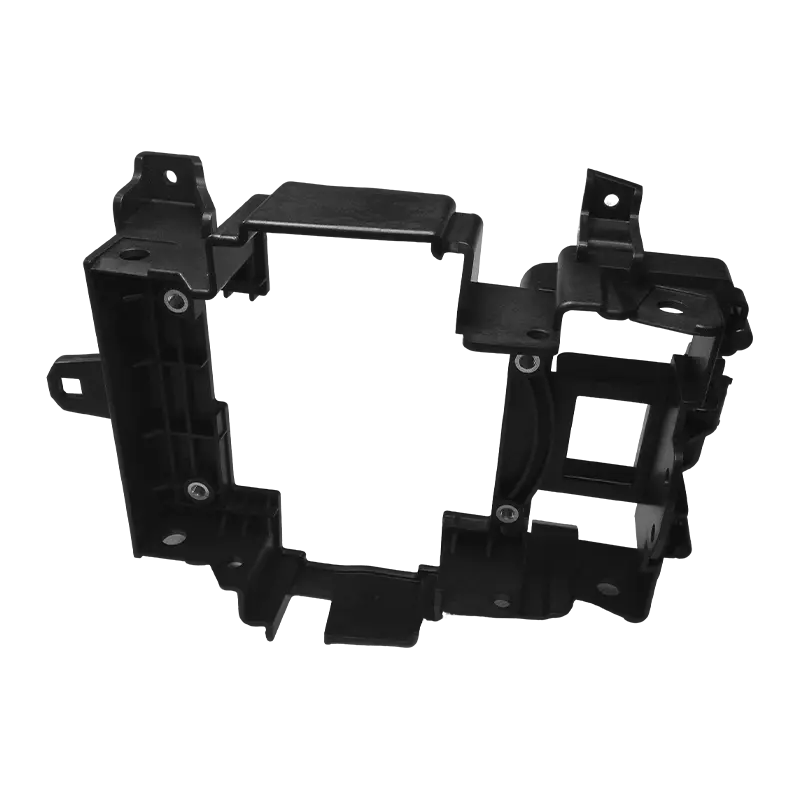

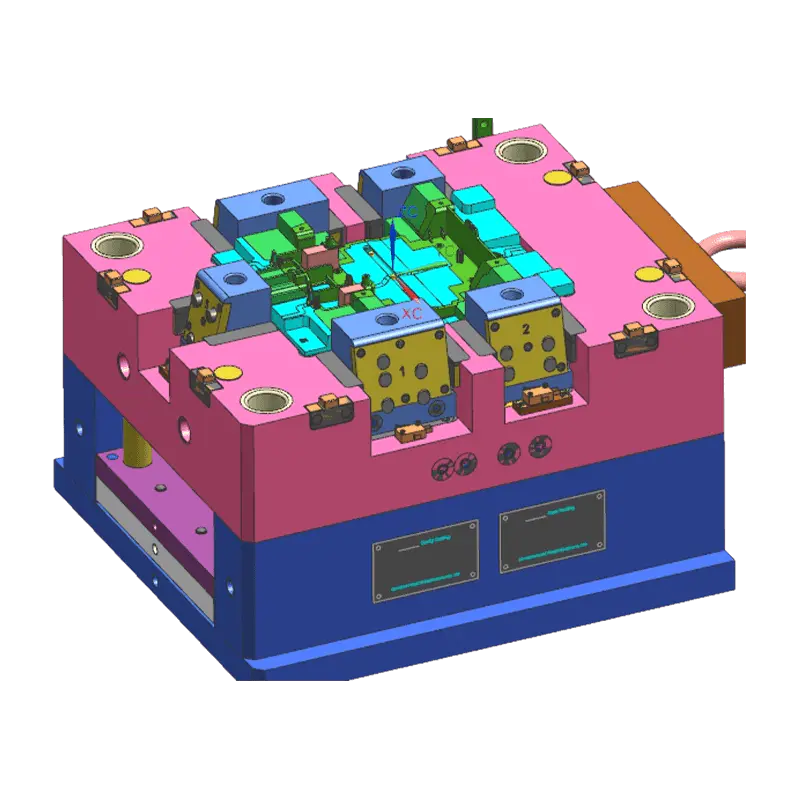

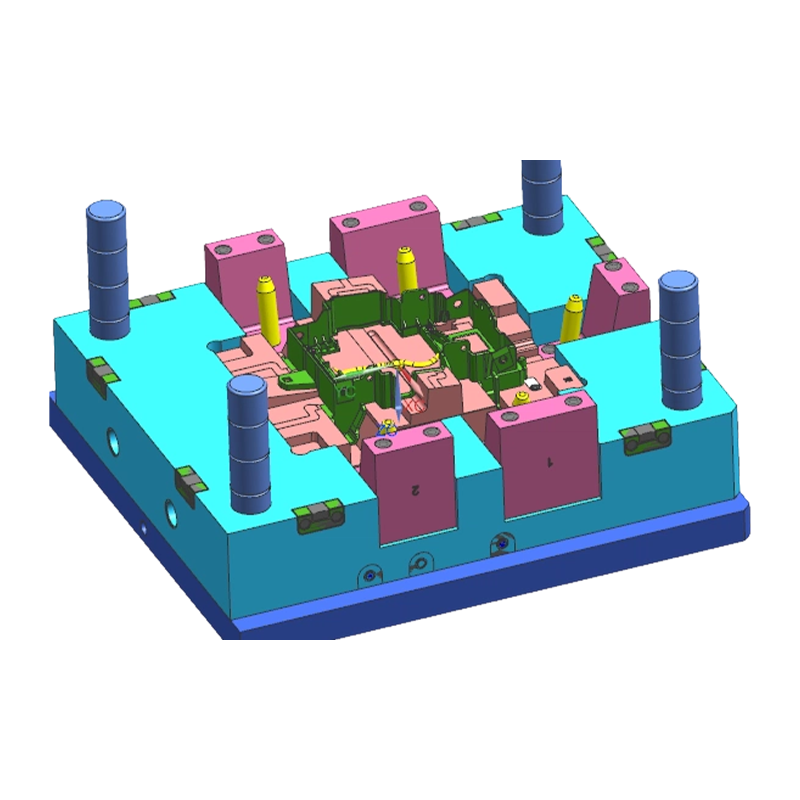

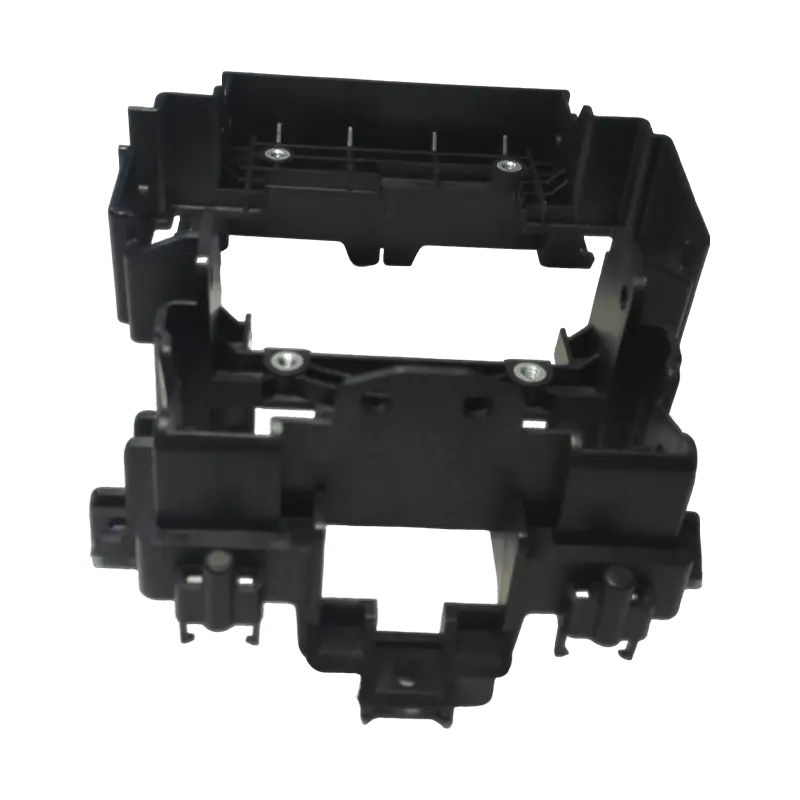

Veľkoobchod Vstrekovacia forma držiaka radenia prevodových stupňov
- Zabezpečenie štrukturálnej integrity: Optimalizácia vtokového systému formy a chladiacich okruhov na základe nosných charakteristík konzoly, aby sa účinne znížilo zvyškové napätie vo formovanej časti, zabránilo sa deformácii po formovaní a zabezpečila sa štrukturálna stabilita po montáži.
- Precízne ovládanie: Využitie procesov EDM s pomalým drôtom a presného brúsenia pre kritické oblasti foriem na prísnu kontrolu rozmerových tolerancií montážnych otvorov, zaklapnutí a polohovacích stĺpikov, čím sa zabezpečí presné prispôsobenie medzi konzolou a posuvným mechanizmom alebo dekoratívnymi panelmi.
- Štandardizované exportné špecifikácie: Dizajn a výroba foriem sa riadia medzinárodnými normami, ako sú DIN a HASCO. Kľúčové komponenty používajú štandardné diely, čo uľahčuje údržbu a výmenu náhradných dielov pre zahraničných klientov, čím sa znižujú náklady na údržbu počas životného cyklu.
- Možnosť doručenia na úrovni komponentov: Poskytovanie služieb výroby vstrekovania a následného spracovania, podpora zalievania kovových vložiek tavením, zváranie plastov a konečná montáž, uspokojovanie potrieb zákazníkov na jednom mieste.
- Formovanie komplexnej geometrie: Forma je schopná zvládnuť zložité štruktúry, ako sú podrezania a husto rozmiestnené výstužné rebrá. Odformovací mechanizmus je spoľahlivo navrhnutý tak, aby zabezpečil hladké formovanie bez poškodenia vzhľadu produktu.
- Materiál Property Adaptation: Vhodné pre technické plasty, ako sú PA66 vystužené sklenenými vláknami, POM a PC/ABS. Lisované diely majú odolnosť proti opotrebeniu, odolnosť proti únave a odolnosť voči vysokým teplotám, vhodné pre prostredie automobilovej kabíny.
- Špecifikácie povrchovej úpravy: Povrch produktu môže byť ošetrený ako lesklý alebo textúrovaný podľa požiadaviek, pričom spĺňa estetické štandardy interiéru a zároveň zaisťuje konzistenciu farieb a textúr s ostatnými komponentmi interiéru.
- Stabilita hromadnej výroby: Forma ponúka stabilný výrobný cyklus so širokým spracovateľským oknom, vhodný pre veľkoobjemovú kontinuálnu výrobu. Časy vstrekovacích cyklov a výťažnosť boli overené testovaním.
- Mechanizmus radenia prevodovky: Používa sa na výrobu základných držiakov rukoväte radiacej páky a držiakov radiacej páky.
- Systém stĺpika riadenia: Použiteľné na formy pre konzoly krytu stĺpika riadenia a montážne konzoly kombinovaného spínača.
- Zostava stredovej konzoly: Používa sa na vstrekovanie výroby vnútorných skeletov stredovej konzoly a držiakov na upevnenie funkčných dielov.
- Dodávka automobilových dielov: Poskytovanie OEM štandardných foriem a vstrekovacích komponentov pre výrobcov vozidiel a dodávateľov Tier 1.
Deformácia je spôsobená najmä nerovnomerným chladením alebo stresom z molekulárnej orientácie. Počas fázy návrhu formy používame softvér na analýzu toku formy na simuláciu procesov balenia a chladenia, pričom chladiace okruhy navrhujeme rozdielne. Aplikujeme špeciálne chladiace opatrenia na spoji hrubých a tenkých stien a začleňujeme dizajn kompenzácie deformácie (antideformačné obrábanie), aby sme účinne kontrolovali rovinnosť a priamosť po formovaní.
Forma využíva presné polohovacie mechanizmy vložky a v konštrukcii si vyhradzuje primerané rozmery (zahŕňajúce rozmery). V procese vstrekovania optimalizujeme vstrekovací tlak a rýchlosť, aby sme zabránili nárazom taveniny a posunutiu vložiek. Kovové vložky sú navyše predhriate, aby sa zlepšilo spojenie s plastovým substrátom, čo zaisťuje, že vložky sú bezpečné a spoľahlivé.
S viac ako 15-ročnými skúsenosťami s exportom foriem sú naše konštrukčné výkresy a kusovníky plne štandardizované. Typy ocelí na formy, indikátory tvrdosti tepelného spracovania a špecifikácie príslušenstva sú v súlade s normami DIN. Poskytujeme tiež podrobné príručky na údržbu foriem a zoznamy náhradných dielov, čím zaisťujeme, že zákazníci môžu vykonávať štandardizované operácie údržby lokálne.
| Rozmery produktu | 170*250*98 |
| Materiál produktu | PA6 GF30 |
| Cena produktu | 1,2 USD |
| Dodacia lehota produktu | 30 dní |
| Cena formy | 20 000 USD |
| Čas výroby formy | 45 dní |
| Dodacie podmienky | FOB Shang Hai |
| Platobné podmienky | T/T |
| Materiál formy | 1.2344 |
| Testovacie metódy | CMM |
| Životnosť plesní | 500 tis |
| Záručná doba | 12 mesiacov |
Získať cenovú ponuku
Fanze T&M (Jiashan) Co., Ltd., predtým Shanghai Fanze Precision Mould (založená v roku 2005), je presný podnik špecializujúci sa na vývoj vstrekovacích foriem a výrobu plastových dielov. Sme Čínski Vstrekovacia forma držiaka radenia prevodových stupňov dodávatelia a veľkoobchodná Vstrekovacia forma držiaka radenia prevodových stupňov spoločnosť, vývozca. Využívajúc singapurskú presnú technológiu a medzinárodnú stratégiu, spoločnosť integruje výskum a vývoj, dizajn foriem, výrobu a vstrekovanie.
So sídlom v Jiashan, Zhejiang, naše zariadenie s rozlohou 14 000 m² využíva vysokovýkonné japonské a nemecké stroje (CNC, EDM, drôtové rezanie) na poskytovanie komplexného servisného reťazca: výskum a vývoj, výroba foriem, vstrekovanie, tlač a montáž. S certifikáciou IATF16949 sa špecializujeme na automobilové interiéry, nabíjacie stanice pre novú energiu a spotrebiče. V spolupráci s globálnymi lídrami ako Land Rover, SAIC a ABB vyvážame do celého sveta, pričom dodávame kvalitu prostredníctvom pokročilej technológie a odborného riadenia.
