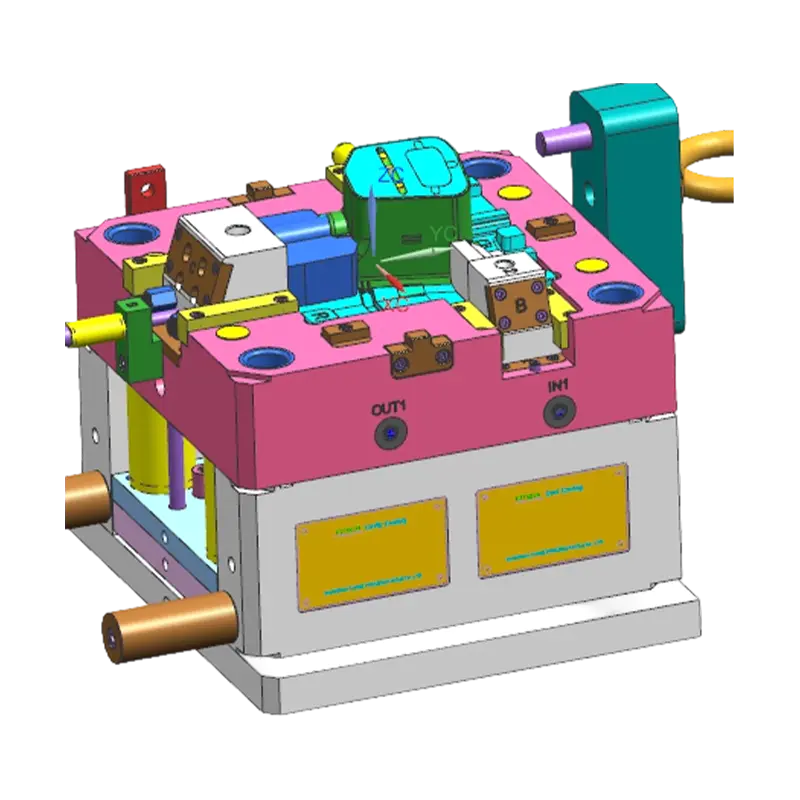

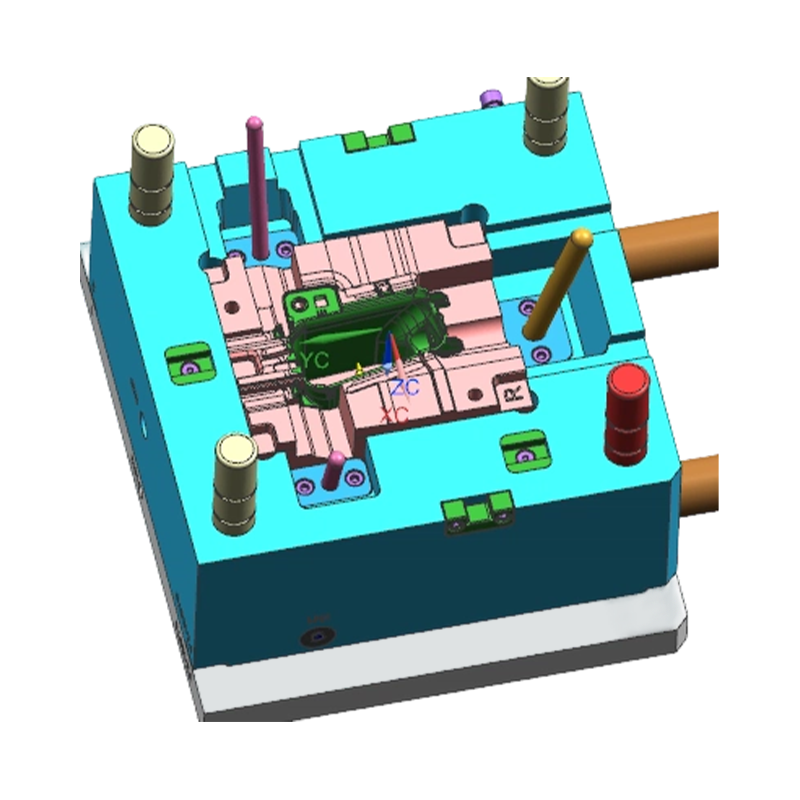

Tento produkt je špecializovaná vstrekovacia forma určená na výrobu zostáv vzduchových ventilov pre automobily. Vzduchový otvor sa zvyčajne skladá z viacerých presných plastových komponentov, ako sú lopatky, spojky, nastavovacie gombíky a kryt puzdra, ktoré si vyžadujú viacrozmerné nastavenie smeru prúdenia vzduchu a presné ovládanie. Forma je vyvinutá na základe klientom poskytnutých 3D výkresov alebo vzoriek, využívajúcich multislider, rotačné jadrové ťahanie a horúce vtoky na vytvorenie jemných štruktúr, ako sú otočné hriadele lopatiek a spojovacie štrbiny. S viac ako 15-ročnými skúsenosťami s exportom spĺňame európske a ázijské požiadavky OEM na životnosť foriem, presnosť montáže a jemnú povrchovú úpravu, čo zabezpečuje zameniteľnosť komponentov a konzistentný prevádzkový pocit v hromadnej výrobe.
Domov · Produkt · Forma vstrekovania plastových dielov do interiéru automobilov · Vstrekovacia forma na odvetrávanie automobilovej klimatizácie plastových dielov
Veľkoobchod Vstrekovacia forma na odvetrávanie automobilovej klimatizácie plastových dielov
- Schopnosť presnej pohybovej štruktúry: Zručný vo vytváraní presných oblastí, ako sú otočné hriadele lopatiek a spojovacie mechanizmy. Vysoko presné konštrukcie posúvača a vložiek zaisťujú hladké, neuvoľnené otáčanie po montáži.
- Viaczložková presnosť prispôsobenia: Kritické rozmery formy sú udržiavané v rámci tolerančných stupňov IT8-IT10 pre viacdielne zostavy odvzdušňovačov, čím sa zabezpečuje koordinované synchrónne otváranie/zatváranie lopatiek.
- Realizácia povrchovej textúry: Dutiny foriem môžu byť jemne štruktúrované, s vysokým leskom alebo matným povrchom, aby zodpovedali požiadavkám na interiérový štýl pre hmatový a vizuálny efekt.
- Zabezpečenie životnosti formy: Kritické oblasti tvárnenia využívajú oteruvzdornú oceľ s nitridačnou úpravou, aby odolala oteru plastov (najmä materiálov vystužených sklenenými vláknami) pri dlhodobej výrobe.
- Presné posuvné/zdvíhacie mechanizmy: Presné konštrukcie posúvača alebo zdvíhača tvoria otočné otvory lopatiek, spojovacie západky a bočné otvory v kryte, čo zaisťuje spoľahlivú a stabilnú činnosť.
- Schopnosť tvarovania tenkých stien: Optimalizovaný dizajn vtoku a rovnováha toku taveniny pre tenkostenné konštrukcie, ako sú lopatky a spoje, zaisťujú rovnomerné plnenie a minimalizujú deformáciu.
- Optimalizovaný chladiaci systém: Konformné chladiace kanály sú navrhnuté na základe hrúbky steny dielu, aby účinne riadili čas cyklu a zabezpečili rozmerovú stabilitu.
- Vymeniteľné opotrebiteľné komponenty: Kritické tvarovacie vložky v oblastiach s vysokým opotrebením (napr. otočné body lopatiek, štrbiny pre gombíky) sú navrhnuté tak, aby boli odnímateľné, čo uľahčuje údržbu a znižuje dlhodobé náklady.

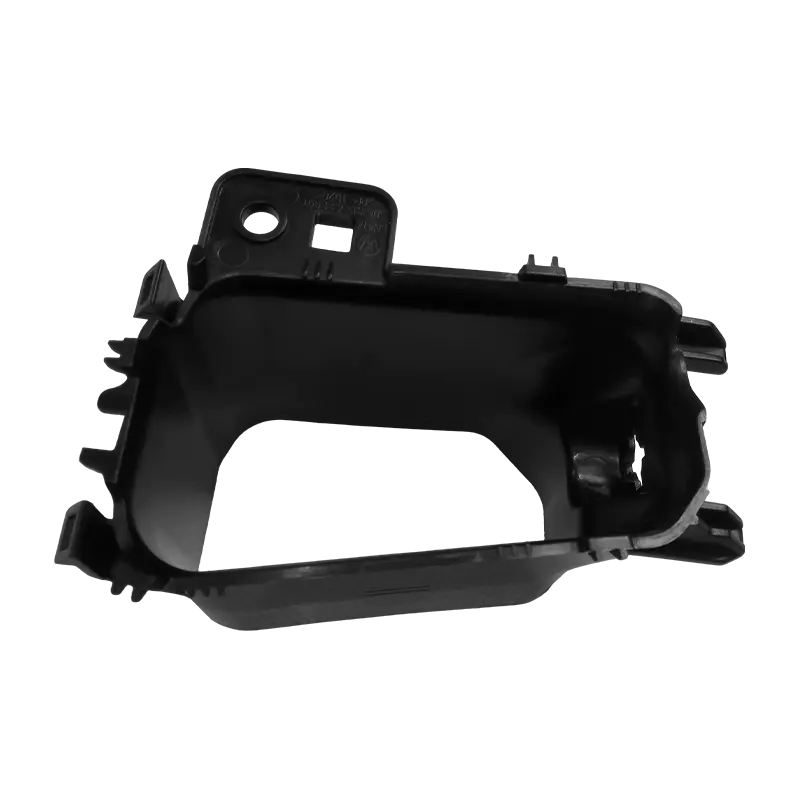

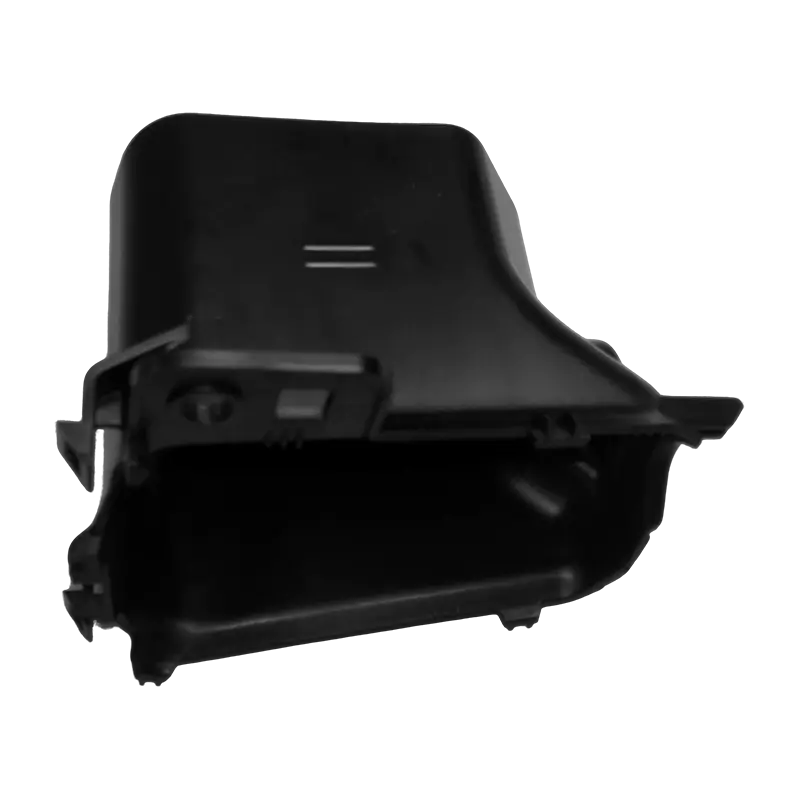

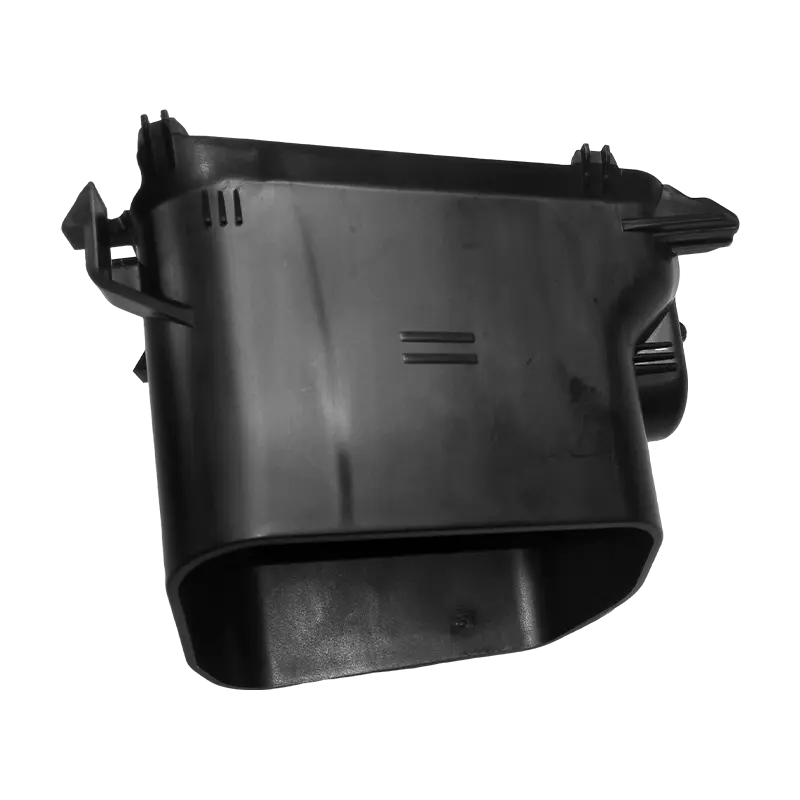

Táto forma sa používa predovšetkým na výrobu zostáv vzduchových ventilov pre interiéry automobilov, vrátane prístrojovej dosky, podlahovej konzoly a zadných priestorov pre cestujúcich. Je použiteľný pre osobné vozidlá (autá, SUV, MPV) a úžitkové vozidlá dodávané dodávateľom automobilového priemyslu Tier-1 a OEM.
Optimalizujte uhly ponoru a rovnomernosť leštenia povrchu v otočných oblastiach; skontrolujte medzery medzi klznými prvkami, aby ste zabránili vzniku otrepov/otrepov; zabezpečiť, aby tolerancie uloženia čapu do otvoru boli v rámci špecifikácie.
Prísne kontrolujte presnosť obrábania v drážkach pre závesy a otvoroch pre lamely; analyzovať deformáciu lopatiek prostredníctvom analýzy toku formy a prednastavenej protideformácie v dizajne formy.
Optimalizujte dizajn trecej plochy v kontaktných oblastiach medzi gombíkom a puzdrom; kontrolovať drsnosť povrchu a rozmerové tolerancie tak, aby spĺňali špecifikácie sily OEM.
- Pred návrhom formy poskytnite úplný 3D nákres zostavy zostavy vetracieho otvoru, aby ste potvrdili vzťahy medzi časťami a dráhy pohybu.
- Presne špecifikujte triedu plastového materiálu a prísady (napr. obsah sklenených vlákien) pre nastavenie zmršťovania a vyhodnotenie výberu ocele, najmä pre vystužené materiály.
- Pravidelne čistite zvyšky oleja a nečistoty z oblasti posúvača a zdvíhača; skontrolujte mazací systém, aby ste zabezpečili hladký chod mechanizmu.
| Rozmery produktu | 130*142*88 |
| Materiál produktu | pp |
| Cena produktu | 0,5 USD |
| Dodacia lehota produktu | 30 dní |
| Cena formy | 7 000 USD |
| Čas výroby formy | 40 dní |
| Dodacie podmienky | FOB Shang Hai |
| Platobné podmienky | T/T |
| Materiál formy | 1,2738 HH |
| Testovacie metódy | CMM |
| Životnosť plesní | 500 tis |
| Záručná doba | 12 mesiacov |
Získať cenovú ponuku
Fanze T&M (Jiashan) Co., Ltd., predtým Shanghai Fanze Precision Mould (založená v roku 2005), je presný podnik špecializujúci sa na vývoj vstrekovacích foriem a výrobu plastových dielov. Sme Čínski Vstrekovacia forma na odvetrávanie automobilovej klimatizácie plastových dielov dodávatelia a veľkoobchodná Vstrekovacia forma na odvetrávanie automobilovej klimatizácie plastových dielov spoločnosť, vývozca. Využívajúc singapurskú presnú technológiu a medzinárodnú stratégiu, spoločnosť integruje výskum a vývoj, dizajn foriem, výrobu a vstrekovanie.
So sídlom v Jiashan, Zhejiang, naše zariadenie s rozlohou 14 000 m² využíva vysokovýkonné japonské a nemecké stroje (CNC, EDM, drôtové rezanie) na poskytovanie komplexného servisného reťazca: výskum a vývoj, výroba foriem, vstrekovanie, tlač a montáž. S certifikáciou IATF16949 sa špecializujeme na automobilové interiéry, nabíjacie stanice pre novú energiu a spotrebiče. V spolupráci s globálnymi lídrami ako Land Rover, SAIC a ABB vyvážame do celého sveta, pričom dodávame kvalitu prostredníctvom pokročilej technológie a odborného riadenia.
