2K Sprievodca dizajnom a výrobou vstrekovacích foriem

Výroba komponentu s dvoma materiálmi, dvoma farbami alebo dvoma povrchovými textúrami v jednom cykle závisí výlučne od toho, ako dobre 2K vstrekovacia forma je skonštruovaný. Pomýlite si štruktúru, simuláciu alebo rozhranie lepenia a výrobcovia budú čeliť deformácii, slabej adhézii alebo vyradeným rozpočtom na nástroje. Táto príručka presne popisuje, ako sú tieto formy navrhnuté, vyrobené a overené na výrobu.

Čo v skutočnosti robí 2K vstrekovacia forma

A 2K vstrekovacia forma je nástrojový systém vytvorený pre dvojzložkové lisovanie, vstrekovanie dvoch rôznych plastov alebo farieb do jedného hotového dielu bez sekundárneho montážneho kroku. Súčiastka prechádza vstrekovaním prvého výstrelu, prenosom alebo rotáciou, vstrekovaním druhého výstrelu, lepením, chladením a vysúvaním, to všetko v rámci jedného strojového cyklu.

5 etapy v jednom lisovacom cykle

2 dutiny pracujúce synchronizovane

3 spoločné mechanizmy prenosu

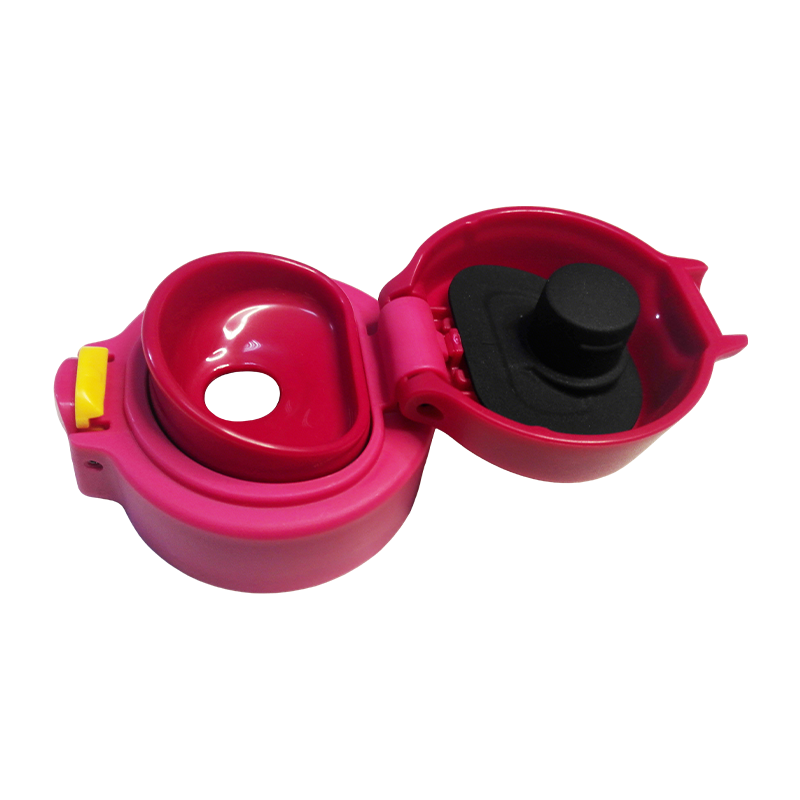

Medzi bežné materiálové dvojice patrí tvrdý plast s mäkkým elastomérom, dve kontrastné farby alebo priehľadný plast spojený s farebnou štruktúrnou vrstvou. Tieto kombinácie sa neustále objavujú v interiéroch automobilov, krytoch elektroniky, spínačoch a častiach medicínskych zariadení.

Analýza návrhu prebieha pred rezaním akejkoľvek ocele

Inžinieri hodnotia dizajn produktu dlho pred začatím vývoja formy, pretože a 2K vstrekovacia forma postavený na chybnom dizajne dielu zdedí každý z jeho problémov.

Najprv sa kontroluje kompatibilita materiálu: chemické lepenie, rozdiel v zmrašťovaní medzi dvoma živicami a okná teploty spracovania, to všetko sa musí vyrovnať predtým, ako sa dutina obrobí.

Prehľad inžinierov štrukturálnych faktorov

Hrúbka steny a jej vplyv na zmršťovanie
Umiestnenie deliacej čiary cez oba zábery
Umiestnenie vstrekovacej brány pre každý materiál
Zóny prechodu materiálu a spojovacie plochy
Geometria vyhadzovania a uhly uvoľnenia dielov

Vo vnútri štruktúry formy: Dve dutiny, jeden systém

2K forma nesie prvú vstrekovaciu dutinu, ktorá tvorí základný komponent, a druhú vstrekovaciu dutinu, ktorá pridáva sekundárny materiál s presným zarovnaním a silným spojením rozhrania. Medzi nimi je umiestnená rotačná doska, systém jadra alebo robotický prenosový mechanizmus, ktorý presúva diel z jedného záberu na druhý bez prerušenia doby cyklu.

Mold Element	Funkcia	Kľúčová požiadavka
Prvá dutina	Formuje základný komponent	Rozmerová presnosť, stabilná výplň
Druhá dutina	Pridáva druhý materiál	Zarovnanie, silné spojenie
Prenosový systém	Presúva časť medzi zábermi	Opakovateľné polohovanie

Simulácia zachytí chyby pred začatím obrábania

Simulácia toku formy modeluje správanie pri plnení, vstrekovací tlak, účinnosť chladenia, polohu zvarovej línie a zmršťovanie pred vyrezaním jedinej dutiny a pri dvojrezovom obrábaní je tento krok ešte dôležitejší, pretože dva materiály sa musia správne vyplniť a spojiť. Preskočenie simulácie na a 2K vstrekovacia forma často povrchy ako nerovnomerná výplň alebo viditeľné spojovacie čiary až po opracovaní ocele.

Od oceľového bloku po hotový nástroj

Výroba prebieha cez štyri spojené etapy, pričom každá z nich zužuje toleranciu chyby.

Výber materiálu formy

Oceľ P20, oceľ H13 a nehrdzavejúca S136 sa vyberajú na základe objemu výroby, správania živice a potrieb povrchovej úpravy.

CNC obrábanie

Dutiny, jadrá, posúvače a vložky sú rezané s presnými toleranciami, ktoré určujú dlhodobú stabilitu formy.

EDM spracovanie

Obrábanie elektrickým výbojom zvláda hlboké dutiny a jemné textúry, ktoré CNC nástroje nemôžu dosiahnuť čisto.

Montáž formy

Vstrekovacie, chladiace, vyhadzovacie a rotačné systémy sú nainštalované a zosúladené pre hladké výrobné cykly.

Skúšobné prevádzky a overovanie kvality

Každý hotový 2K vstrekovacia forma prechádza prvou skúškou formy, pri ktorej sa kontroluje plniaci výkon, rozmery dielov a lepenie, po ktorom nasledujú procesné úpravy rýchlosti vstrekovania, tlaku, teploty formy a času chladenia. Finálne overenie kontroluje vzhľad, rozmerovú presnosť, pevnosť spoja a funkčný výkon pred uvedením nástroja do výroby.

2K formy v porovnaní s tradičnými jednorazovými nástrojmi

Funkcia	2K vstrekovacia forma	Tradičná pleseň
Materiálna spôsobilosť	Dva materiály alebo farby	Jediný materiál
Štruktúra formy	Zložitejšie	Jednoduchšie
Požiadavky na dizajn	Vyššia presnosť	Štandardná presnosť
Integrácia produktu	Výborne	Obmedzené

Výber výrobcu, ktorému môžete dôverovať s rozpočtom na nástroje

Výber dodávateľa spočíva v štyroch kontrolách: inžinierske schopnosti a skúsenosti so simuláciou, CNC a EDM vybavenie v dielni, zdokumentované riadenie kvality s kontrolnými správami a predchádzajúce skúsenosti s budovaním 2K vstrekovacia forma pre podobnú aplikáciu. Skúsenosti s porovnateľnými dielmi neustále skracujú čas vývoja a znižujú riziko návrhu.

Ako dlho trvá výroba 2K vstrekovacej formy?

Vývoj zvyčajne zahŕňa analýzu návrhu, simuláciu, obrábanie, montáž a skúšobné testovanie, pričom zložité dvojdutinové nástroje vo všeobecnosti trvajú dlhšie ako projekty jednorazových foriem.

Ktoré materiály najlepšie spolupracujú pri dvojrazovom lisovaní?

ABS spárovaný s TPE je bežnou kombináciou pre tuhé konštrukcie s povrchom mäkkým na dotyk, hoci správne spárovanie vždy závisí od chemickej kompatibility a správania pri zmršťovaní.

Prečo je simulácia toku formy kritickejšia pre 2K nástroje?

Dva materiály sa musia správne naplniť a spojiť v rámci toho istého cyklu, takže simulácia zachytí nerovnomerné vyplnenie, slabé spoje a nesúlad pri zmrštení pred rezaním drahej ocele.

Znižuje 2K forma celkové výrobné náklady?

Áno, vo väčšine prípadov. Kombinácia dvoch komponentov do jedného lisovacieho cyklu odstraňuje sekundárne montážne kroky, znižuje prácu a výrobný čas, aj keď sú investície do nástrojov vopred vyššie.
